Paso 33: Montaje de electrónica

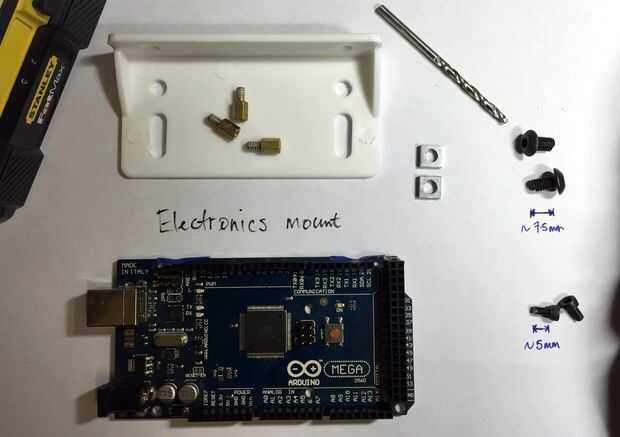

Materiales:
- 1 x soporte de 'Tipo C'
- 3 x M3 PC separadores/canalizaciones verticales
- 2 x 8mm botón M5 tornillos de cabeza
- 2 x M5 tuercas cuadradas (inserta en la protuberancia trasera 160 mm paso 16 - marco: eje y)
- tornillos de la tapa 3 x ~ 5 mm M3
Herramientas:
- Taladro
- broca de 3 mm.

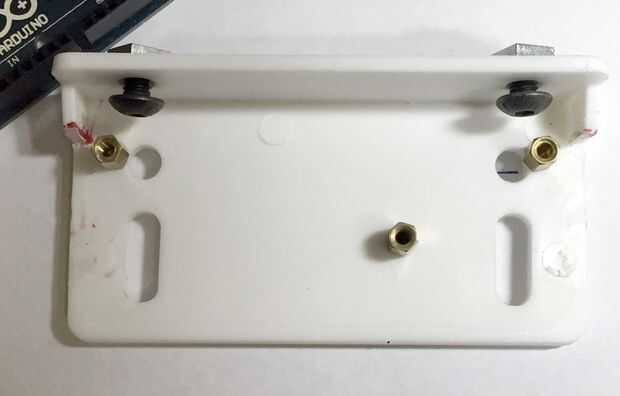

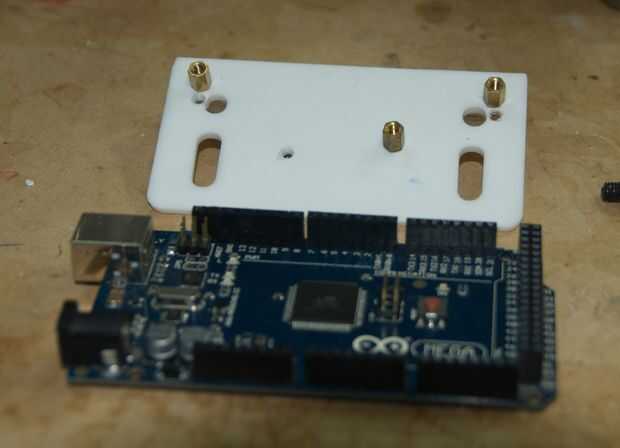

Coloque el Arduino mega o tablero de Rumba en el soporte y marcar la posición de los agujeros de 3mm para los separadores/canalizaciones verticales. Taladre los agujeros, autorroscante las tabicas en el soporte y fije el Arduino - sólo uno o dos tornillos se requieren para ello. También hemos añadido una arandela de aislamiento en el agujero del centro - no estoy seguro si este es necesario. Monte el soporte en la parte trasera de la cama Z axis e impresión, utilizando las dos tuercas M5 cuadrados insertado en el marco antes de la fijación de las protuberancias de 160/430 mm.
(Terminamos montaje Arduino en la parte superior de la abrazadera de 'Tipo C', puesto que era difícil conectar el cable USB cuando se monta en el interior del soporte)
