Paso 8: Imprimir cama: tensor de eje y
Herramientas: taladro, Sierra, o Dremel Pulse
Materiales:
2 x soportes de tipo 'A'
2 x soportes de tipo 'B'
1 x ~ 750mmm correa
perno de 1 x 100 mm
4 tornillos de x M5
4 arandelas de estrella x M5
Proceso de:

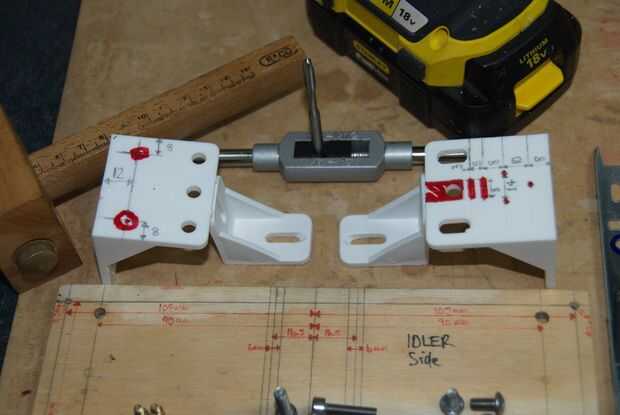

Tomar los dos soportes de plástico de tipo 'A' y márquelas como se indica. En el lado largo con los agujeros alargados:
- Marque y perfore un agujero de 4mm para el perno de tensor de M4 centrado, 8mm desde el borde.
- Marque y taladre dos orificios de 3mm, distancia de 14mm y 18mm desde el borde de las pinzas de cinturón.
- Perfore tres agujeros de 3mm en cada una de las líneas rojas, 26 y 31 mm desde el borde. Utilice un cuchillo Stanley para cortar ranuras de 8mm para la correa caber a través.
- Con el Dremel, corte a lo largo de las líneas de la Plaza, 4mm de la línea central, romper con unas pinzas de punta larga y corte la plaza interior de los bordes con un cuchillo Stanley.
En el lado corto 45mm, marque y taladre dos orificios de 5mm, 12mm desde el borde del ángulo y de 8mm de los lados.

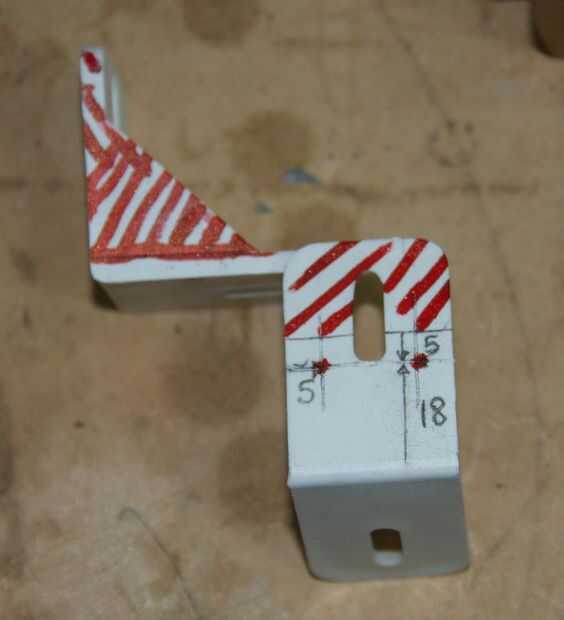

Con los dos soportes de plástico tipo 'B':
- Mida y perfore dos agujeros de 3mm, 18mm desde el borde del ángulo y 5mm de lado.

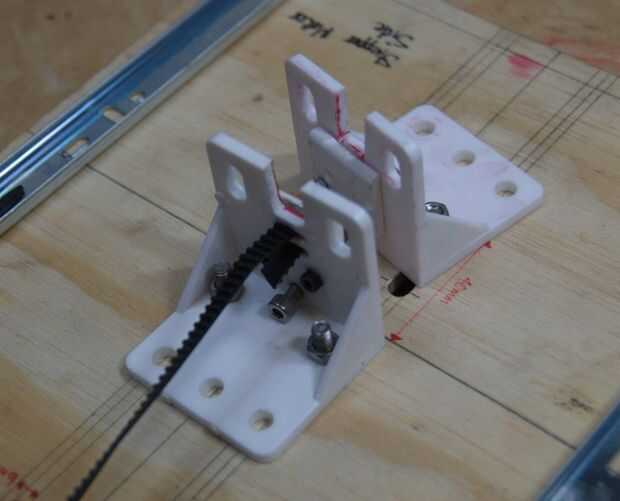

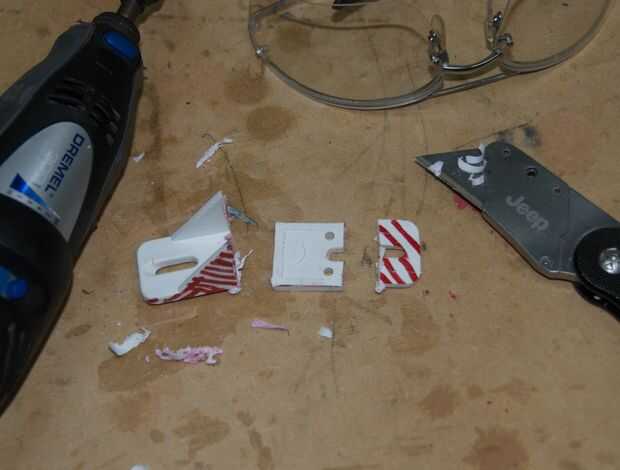

- Cortar el extremo de una más 5mm más con la Dremel. También corte la parte superior, en consonancia con la parte inferior, como se muestra para ser utilizado como tensor.
