Una lámpara de LED Multicolor (2 / 5 paso)

Paso 2: El circuito electrónico

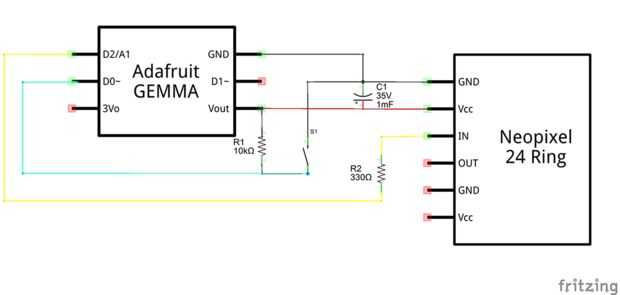

Ahora que el caso se hace, es tiempo para idear un circuito electrónico que los LEDs. Como se puede ver, se que me ocurrió es bastante sencillo. El centro está el Arduino compatible Adafruit Gemma. Usé sólo dos líneas digitales de los tres que tiene. Uno conduce el anillo de Neopixel, el otro está conectado al botón. Quería un botón en el proyecto por lo que podría han cambiado de un sistema de iluminación a otra. De hecho, como se verá más adelante cuando se presiona el botón, la luz se moverá al carrusel siguiente de color. Estoy seguro que usted puede encontrar otras maneras de usar el botón, en caso de que decidas cambiar el programa que se ejecuta en Gemma.

En el circuito también he añadido una resistencia en serie a la línea que conduce el anillo y un condensador electrolítico entre las líneas de energía, según lo indicado por Adafruit no para quemar los LEDs. Usted notará de las imágenes que usé un condensador de 1000uF 35V. La tensión de la misma forma en alto, pero que es lo que tenía en mi trastero y me daba pereza llegar más pequeño.

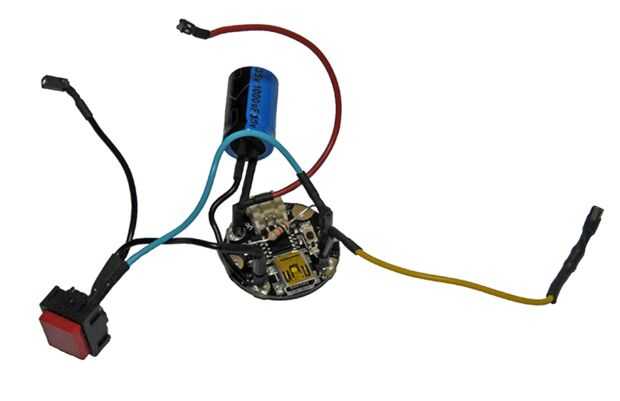

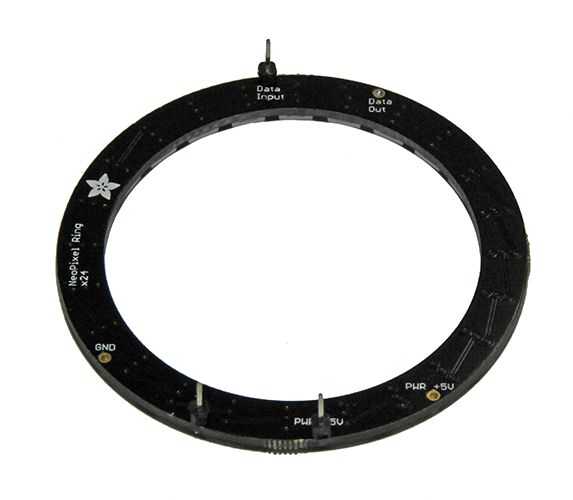

En una de las imágenes puede verse cómo había montado el circuito. Decidí usar clavijas para conectar las diferentes partes para que todo se puede montar y desmontar a voluntad. En la última foto, pueden ver donde soldar los pernos del anillo de Neopixel. Tenga cuidado con esas conexiones y no los demás disponibles en el anillo, porque de lo contrario los pernos no se alinean con el caso.
