Paso 4: La Asamblea

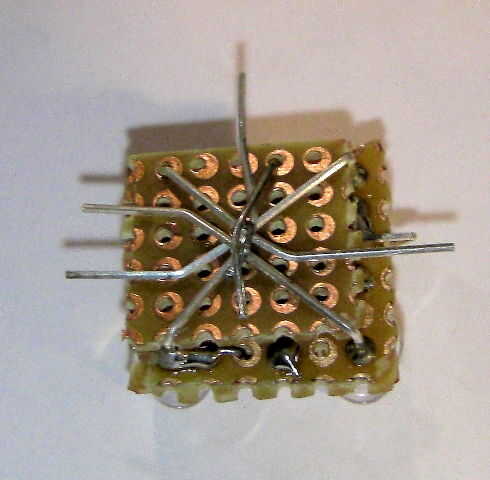

Entonces 'doblar' los cables más largos para su vecino para que todos los + los cables estén conectados. Tenga en cuenta que sólo 3 de sus lados están conectadas y termina en un 'gancho' que se extiende un poco hacia fuera del tablero. Se trata de que la bobina está conectada.

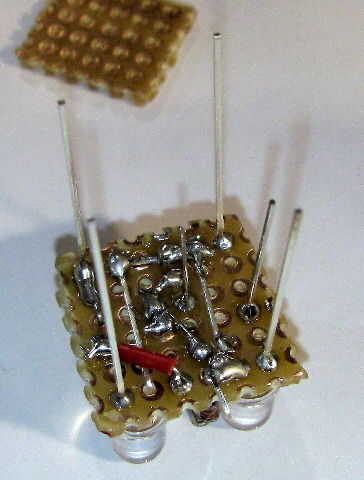

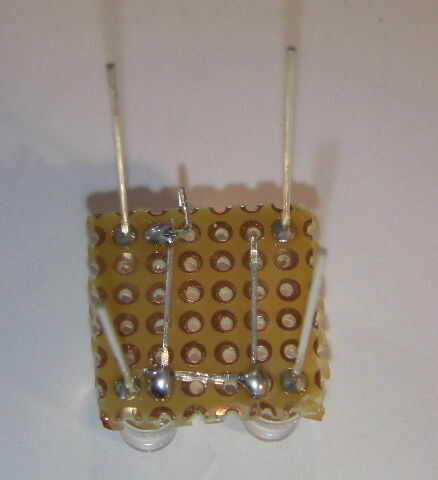

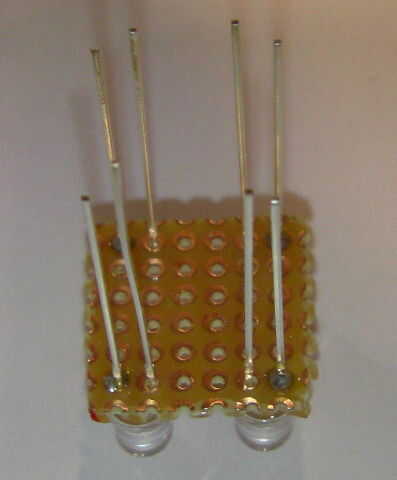

Continuar con el BC337 y los transistores BC327 y los otros componentes. Tenga en cuenta que uno de los cables (la ' E') de los BC337 y todas las conexiones a B son también a la izquierda hacia arriba. Vea las imágenes de abajo. La manga roja se utiliza para prevenir los cortocircuitos - de un error de conexión... (: P).

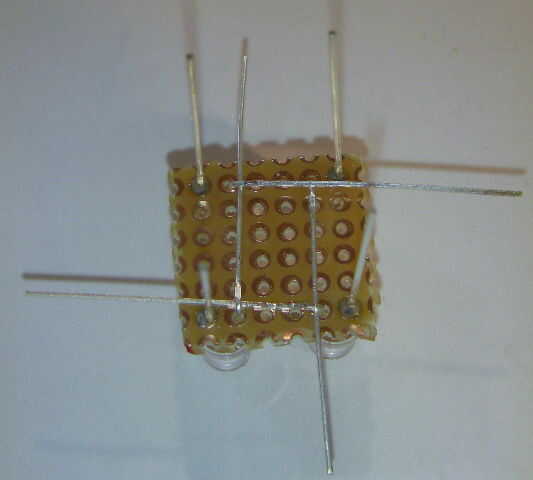

Cuando todo es soldado y comprobado, deslice la Junta perf más pequeños, cobre hacia arriba. Este es el nivel que están hechas todas las conexiones de B. Podrá envolver los cables por lo que pueden tocarse. NO soldarlos todavía!
