Una luz de lectura Solar Powered (3 / 4 paso)

Paso 3: Operación de circuito

Transistores Q1 y Q2 transfiere toda la carga acumulada en C1 por la celda Solar en el inductor, L1, construyendo el campo magnético en él. Cuando Q1 está apagado, este campo se colapsa y genera un voltaje que se utiliza para cargar una pila de litio de 3 voltios.

LED1 y LED2 responde a 3 propósitos. En primer lugar, limitan la salida de la bobina a unos 4.6V para que el litio no puede sobrecargarse. En segundo lugar, el LED rojo empieza a brillar cuando la batería alcanza de 3.3v y se convierte en más brillante a medida que nos acercamos a carga completa. Y finalmente, cuando se enciende el J2, LED2, una mayor potencia blanco LED es entonces encendido como la luz principal.

La salida de la batería está tan cerca de la Vf del LED que podemos conseguir una eficacia del 90%.

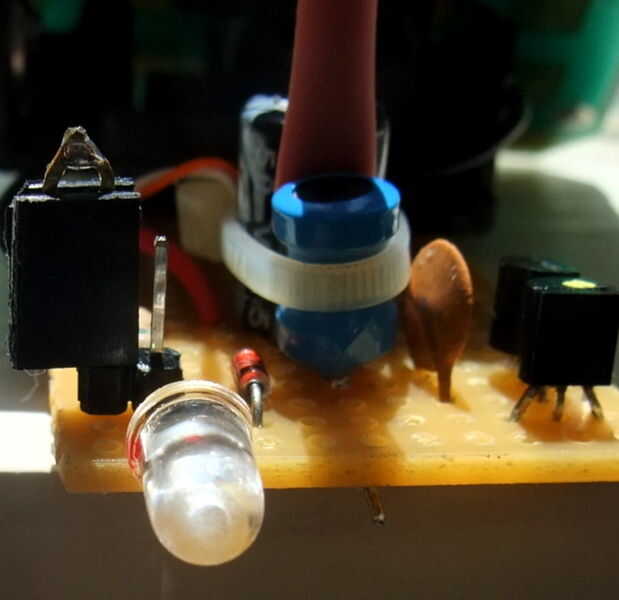

La segunda imagen muestra el débil resplandor de la luz LED roja contra el sol como el dispositivo de recarga.
