Una manera más fácil de soldar alambre magneto a LEDs SMD (3 / 5 paso)

Paso 3: Inserte el LED y soldar el cable a él

Ahora poner el LED en el orificio de tu plantilla, si no lo has hecho ya. No se moleste con la polaridad si utiliza el método de lazo, ya que ambos extremos se ven igual de todos modos. Si usted está haciendo una cadena de serie, poner el LED en el orificio en la dirección correcta (consulte la hoja de datos para su LED de cómo marcan la polaridad, o utilizar el óhmetro en el rango de "diodo" para encontrar cual es el ánodo (será el + cuando el medidor muestra algo que no sea un circuito abierto).

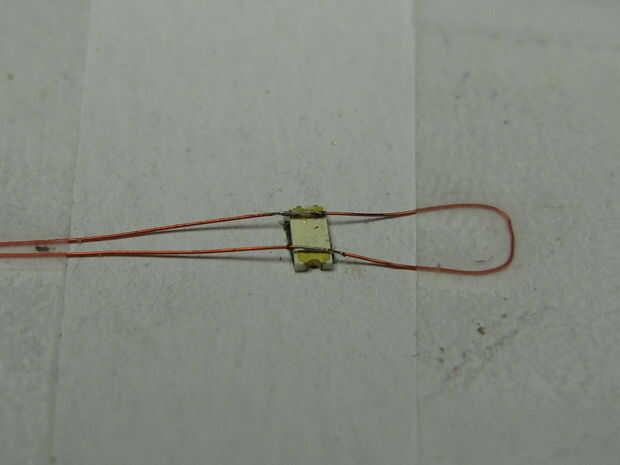

Entonces la cinta el lazo o el otro extremo del cable para que la parte tiene pelado y estañado es contra las pastillas de LED. Puede apretar el cable tirando ligeramente el extremo libre del alambre. Asegúrese de que no existe ninguna (o al menos muy poco) de espacio entre el alambre y el LED.

Soldadura de ahora los dos con un hierro de punta fina y una muy pequeña cantidad de resina núcleo de soldadura. Puedes usar un poco de fundente de colofonia en las almohadillas. No utilice soldadura de núcleo ácido o flujo!
