Paso 3: Micrófono + soporte
Inicialmente, yo planeaba usar el "micrófono de oído" previamente construido para esta pieza, pero decidido contra él, porque quería mantener lo simple y enfoque para estar en la máquina y no el micrófono.

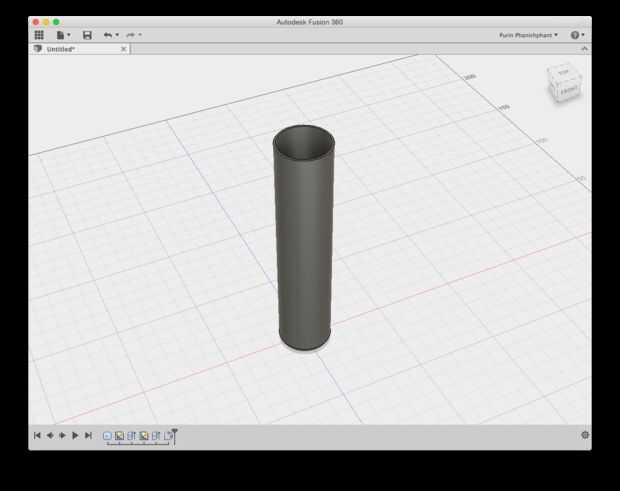

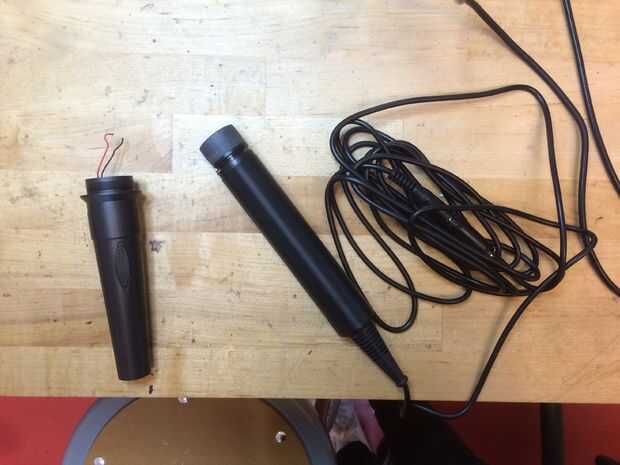

He usado un micrófono de mano cheap-ish de RadioShack. Luego llevó aparte a los barebones (incluso desconectando los cables de dentro) y había diseñado un nuevo tirador para él. Esto fue hecha puramente por razones estéticas, hay algo atractivo acerca de un micrófono de mano con forma esférica. Con este micrófono particular que estoy trabajando con el, quería mantener la parte superior del micrófono desnudo y tener el fondo goma parte sobresaliendo de salida. Me midió las dimensiones apropiadas y había utilizado cuando diseño la pieza 3D en Autodesk fusión 360.

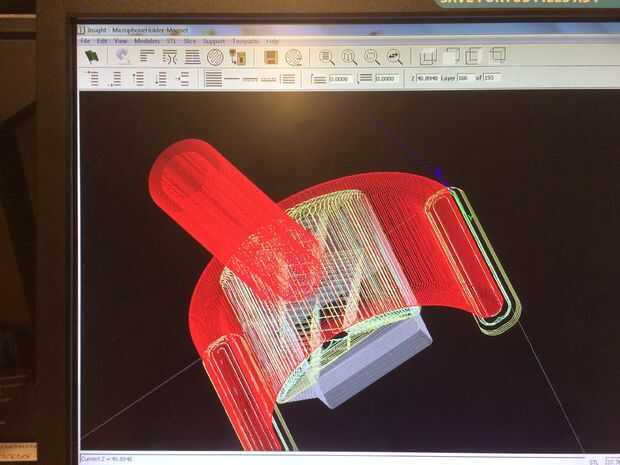

Otra característica importante y detalles es el soporte del micrófono que se conecta el micrófono a la máquina. He probado dos variaciones del diseño: un ajuste de presión (mano de lego piensa hombre) y una fijación magnética. Mientras que la fijación magnética se siente muy bonito, no mantiene demasiado peso y no trabajo confiablemente en mi diseño, por lo que decidí ir con el broche de ajuste diseño en su lugar. Una vez más, esta fue diseñada en Autoesk fusión 360.

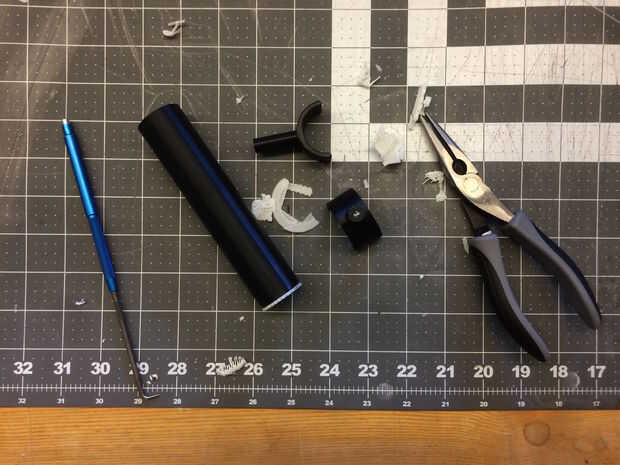

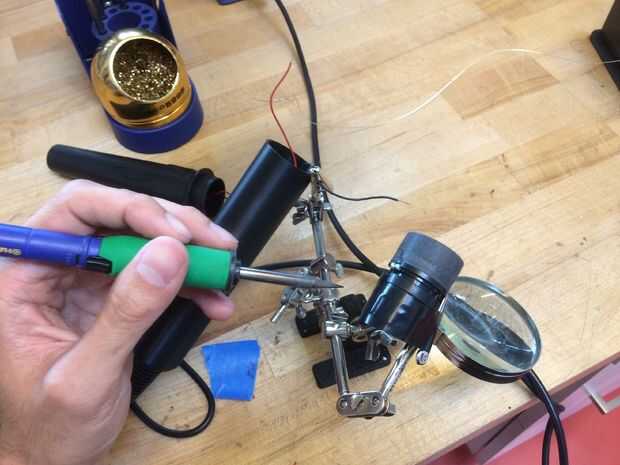

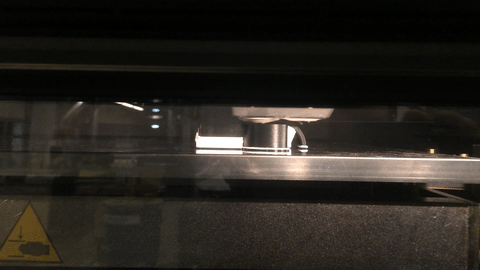

El mango del micrófono y el titular fueron impreso en la máquina de Fortus FDM usando el ASA negro material. Durante el reensamblaje, tuve que soldar la parte superior del micrófono en el cable que viene desde la parte inferior del cono de micrófono.
