Una máquina Simple para separadores de perforación (2 / 5 paso)

Paso 2: El taladro de montaje

seleccioné cuidadosamente una base lo suficientemente grande y luego un bloque de madera que plantee el motor del taladro a una altura que me permitiera montar la plantilla encima de la línea y de fase para arriba con el pasador. Noté una única solapa que sobresale del conjunto del motor que podría ser útil para ayudar a localizar el motor y prevenir el movimiento del par motor. En lugar de la muesca del bloque de madera, decidí cortar una muesca en un pedazo de chatarra 1/8 capas y pegue en la parte superior del bloque para el Monte.

Te recomiendo comenzar dibujando una línea central en su base para ayudar a localizar el resto de los puntos de montaje (algo que no hice).

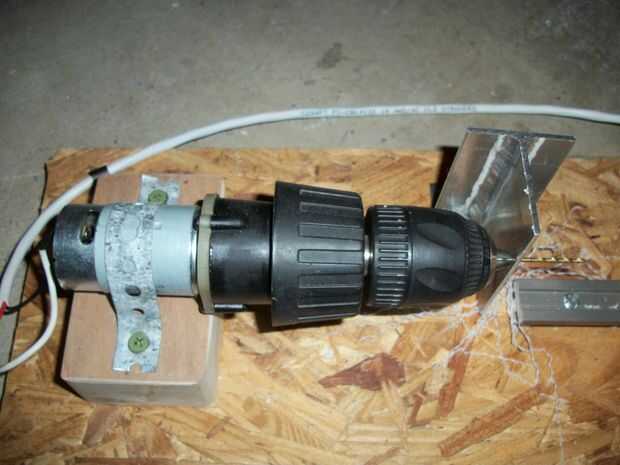

Cuidadosamente pegado y había atornillado al bloque de montaje del motor a mi base. y se montaron el motor con una longitud corta de cinta de flejado de tubos y tornillos un par en cada lado. Esto realmente había asegurado el motor bastante bien, pero después me di cuenta de que la Asamblea de la caja de engranajes de plástico sin soporte dio mi broca en el extremo del mandril demasiado juego. Se agrega el soporte de vista a la derecha en un paso posterior para abordar ese problema.
