Una máquina Simple para separadores de perforación (3 / 5 paso)

Paso 3: La fase de deslizamiento

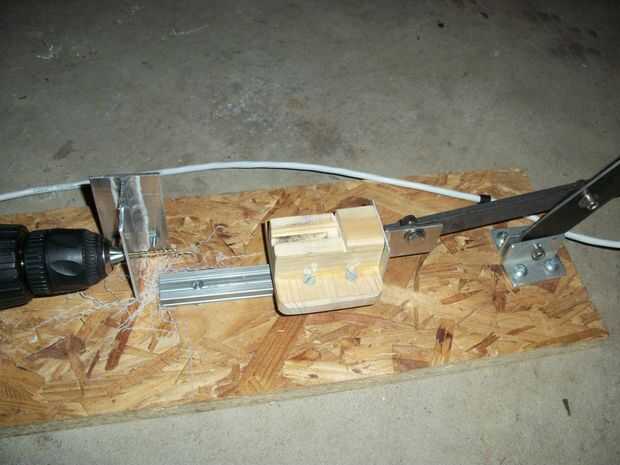

Con el motor montado, puse mi granito de arena de producción en el mandril y selecciona una ubicación para el montaje de la diapositiva en el eje centro. La plantilla de la etapa se realizó desde una pequeña base de madera de 3/8" con un bloque estrecho de madera montada encima de eso (por lo que todavía podría accederse a la etapa de los tornillos de montaje).

La forma más sencilla de asegurarse de que todo termina siendo alineada es básicamente el agujero para el pasador en el lugar de la diapositiva de la máquina. Empecé con un broca Forstener, había emparejado mis tacos, y perforó un agujero a la profundidad de la longitud de la espiga simplemente utilizando mi mano para empujar la etapa/plantilla contra el taladro de 1/4".
Con el orificio primario perforado, quité la etapa de la diapositiva y mudamos a una prensa del taladro donde usé un 5/8" broca Forstener para perforar un agujero con cuidado situado justo encima del primer agujero que cruza el primer agujero justo encima del hemisferio inferior. Luego usé una sierra para cortar a la mitad superior delantera del bloque para revelar el cuidadosamente mecanizadas a través de los tacos y proporcionar un acceso para inserción/extracción.
