Paso 11: Añadir joysticks y cableado hasta
Este es el paso donde ponemos todas las piezas en la mesa. Tiempo para tirar hacia arriba las mangas otra vez:

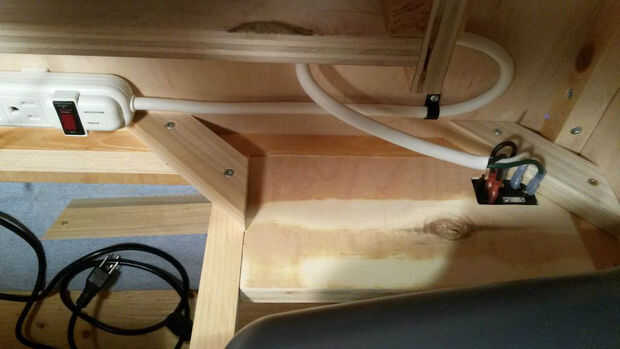

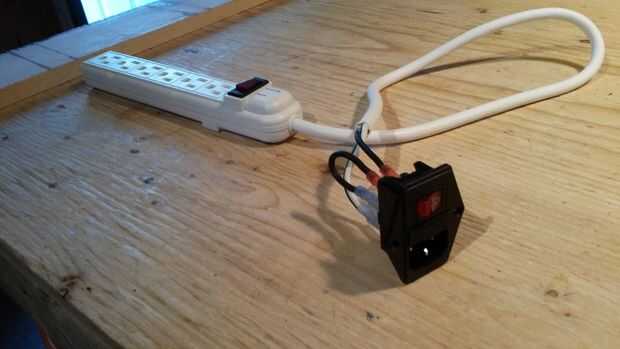

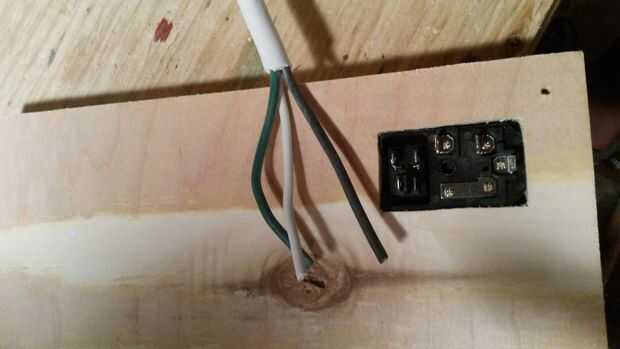

- No cabe duda de que su mesa arcade va a tener unos cables que lo atraviesa. Muchos de los cables van a ser los cables de alimentación suministra energía a los componentes múltiples: monitor, altavoces y el Raspberry Pi. Quería tener un solo interruptor que enciende la tabla entera (los tres componentes). Compré una barra de energía barata, cortar el extremo del enchufe y cable hasta un conector de módulo de entrada. Para ello compré un conjunto de terminales de alambre y había agregado conectores adecuados a los extremos de todos los cables pelados de la barra de energía. Se trata de que estamos hablando de electricidad - así que esto no es algo querría hacer medias. Cableado para arriba no era demasiado difícil (ver fotos para consejos) y hay un montón de referencias sobre cómo hacerlo online. Al final que tienes una barra de energía que se enciende por una película de un interruptor - que da vuelta sobre mi mesa todo arcade.

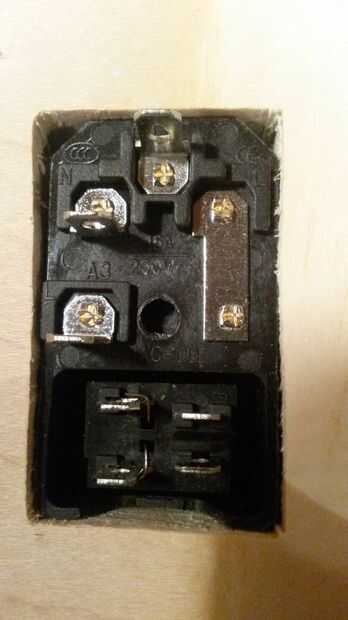

- El enchufe del módulo de entrada he comprado requiere un fusible (sólo descubrió esto después del hecho) así que tuve que salir y comprar uno. Asegúrese de que el amperaje (medida de corriente eléctrica) del fusible es lo suficientemente grande como para manejar todos los componentes que consumirá la energía a través de él. Es fácil de hacer - sólo averiguar el consumo de energía de su monitor (el cerdo más grande de energía), los altavoces y el Pi y añadirlos todos. Si el total es menor que el amperaje de los fusibles que son buenos ir.

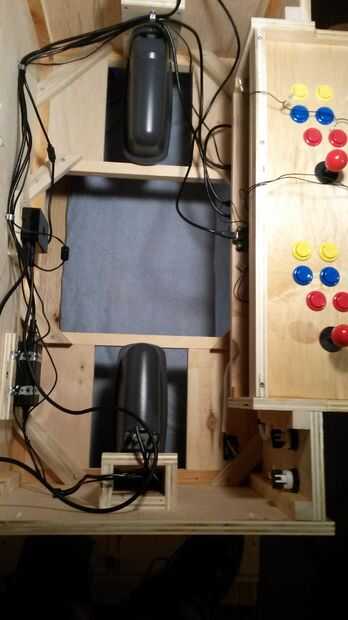

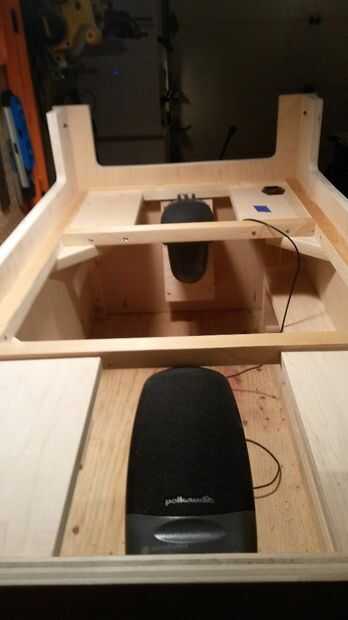

- Montado mis altavoces mirando hacia abajo en ángulo Montes (construidos de madera contrachapada final cortes) para que estén al ras con la parte inferior de la tabla. El sonido que sale de la parte inferior de la tabla en vez de directamente en el reproductor es una reminiscencia de las viejas máquinas de arcade de estilo; muchos tenían sus altavoces señaló la parte superior.

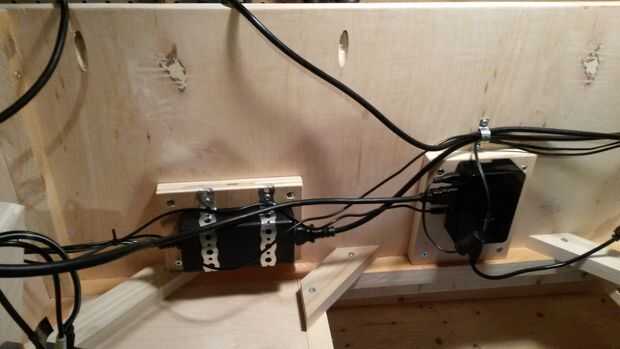

- Divertido lo suficiente, la alimentación de los altavoces mudos era más grande que el ordenador real (Pi). En cualquier caso, había montado con algunas bandas de todo tipo.
- Pasé algún tiempo haciendo gestión de cables con un montón de consolas de alambre que compré en la ferretería. Esto no es una necesidad, pero me gustaría mantenerla aseada y ordenada.

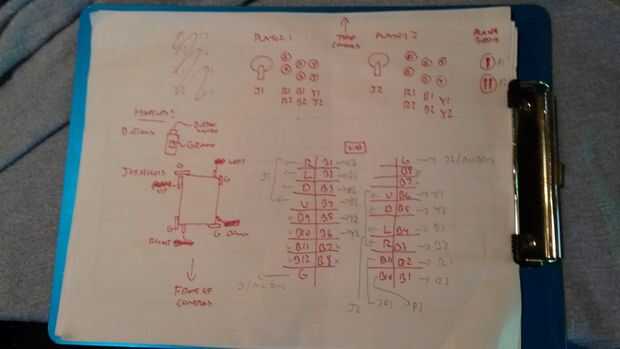

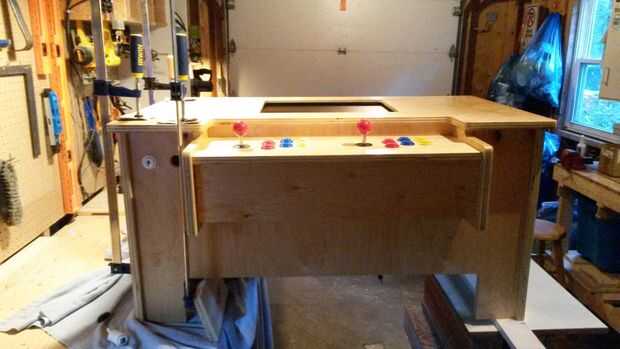

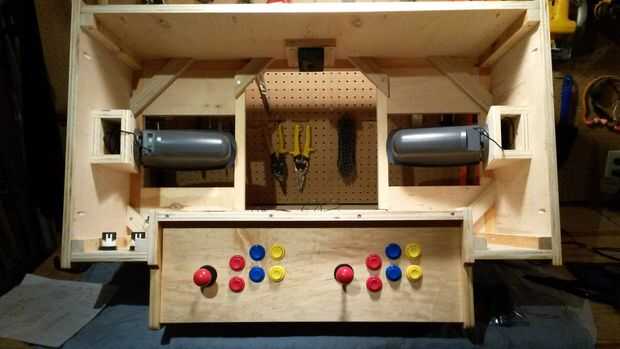

- Yo había desmantelado mi prototipo y montado los botones y palancas de mando en la mesa (la mesa debe empezar a buscar ahora realmente impresionante) y readaptarlos exactamente como eran antes. Mi dibujo de mi prototipo ayudó mucho en esta etapa.
- Porque mi player uno y player dos botones montados en el extremo izquierdo de la tabla de los cables que necesita para conectarse a ellos eran demasiado cortos para llegar a! Este es donde utilizado el cable 22AWG repuesto (lo compré a mina en el lugar de origen). Yo corte el cable original y soldadas en una longitud del cable de repuesto para extenderlo.

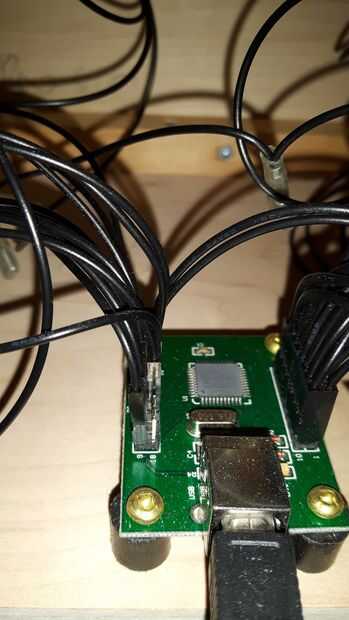

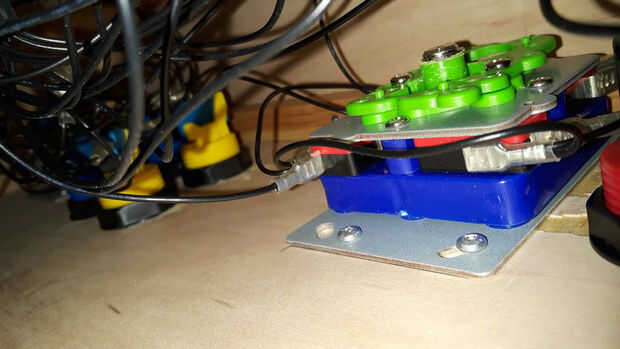

- El cableado dentro de la caja de control de joystick era un poco rebelde, pero no realmente evitable debido a la cantidad de cables.
