Paso 3: cableado
![]()
![]()
![]()

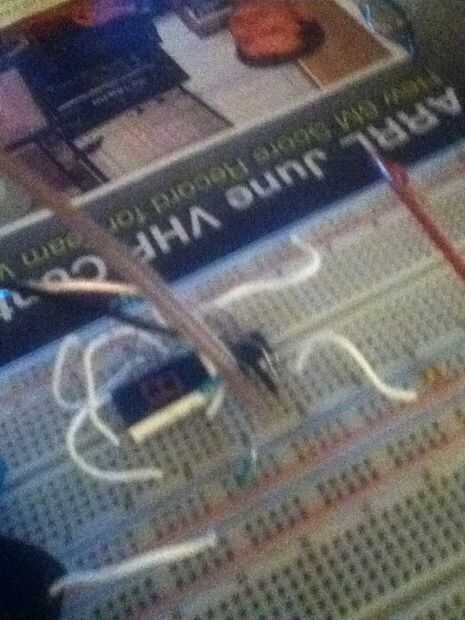

El cableado para esto es muy simple y un muy buen proyecto soldado primero o segundo. Si se utiliza un display de siete segmentos, buscar el pinout y conectar el cátodo a tierra y los pares de líneas verticales parte superior e inferior. Conecte va desde cualquiera de los extremos (línea superior, par superior de líneas verticales, línea media, par de fondo, línea de fondo) a attiny pernos 8,7,6,2,3, respectivamente. Dibujo un poco cableado diagrama como se muestra arriba generalmente ayuda, ese diagrama es para el display de 7 segmentos que venden en RadioShack. Para regular LED, conecte todos los negativos y ejecutar cada positivo a los pines 8,7,6,2,3, en ese orden. Cada uno dará una salida binaria de 5 bits proporcional a la tensión de la batería. Binario se utiliza para aumentar la resolución por un factor de cerca de 5 (32 valores posibles en lugar de 6 Si sólo aparece el valor secuencialmente).
Conecte el attiny + y - a la batería + y -, cuidando de no cortocircuito los conductores entre sí o cualquier otra cosa. Por último, conecte el interruptor entre reset y la tierra. Pulsando el botón debe hacer algunos de los LED se enciende durante 3 segundos.
Una vez terminado y probado, generalmente ayuda a cubrir todo el circuito liberalmente en el pegamento caliente para proteger y aíslelo.
