Paso 1: Las piezas necesarias

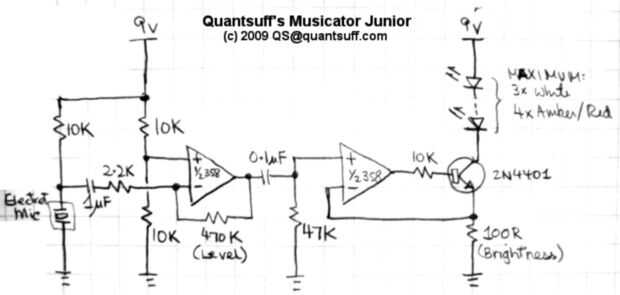

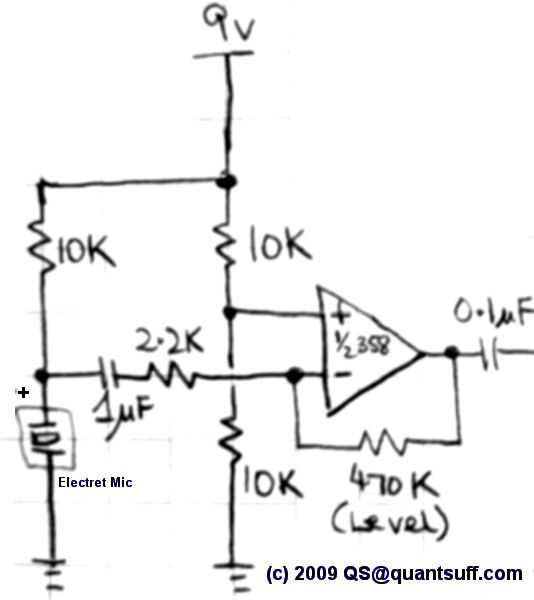

Los 'cerebros' de este proyecto es un LM358 uso general op-amp que cuesta bajo 30 centavos. La primera mitad del circuito es un amplificador que aumenta los 500 micro voltios de un micrófono electret para acerca de 1 voltio. Este nivel generalmente se llama nivel de línea y puede utilizarse para conducir nuestros LEDs, un amplificador de audio o se incluso los pines de entrada de un procesador de Arduino.

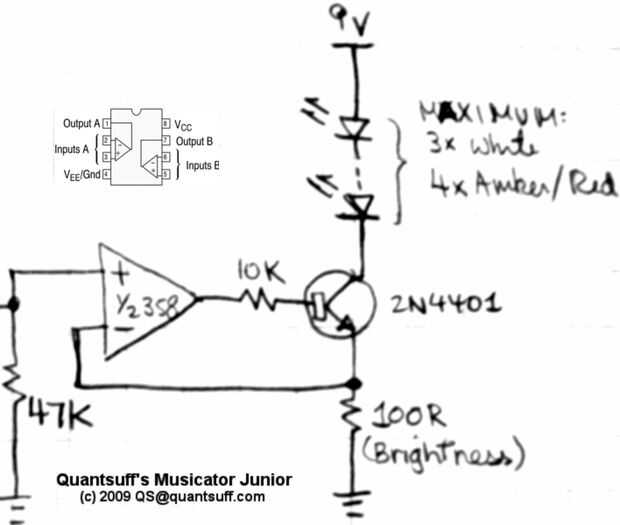

La segunda mitad del amplificador operacional se utiliza como un convertidor de voltaje a corriente, que limita el brillo de los LEDs a 10 mA o menos.
La lista completa de piezas está abajo:
LED. Puede utilizarse cualquier combinación, siempre y cuando su tensión hacia adelante total es menos entonces 8. Por ejemplo, puede tener hasta 4 ámbar LED con 1.8v Vf.
Micrófono electret - yo tengo la mía en eBay por debajo de 25 centavos
LM358 - Op-amp (8-pin DIP). También disponible en eBay.
2N4401 - transistor NPN de general (otros tipos de NPN audio probablemente funcionará también)
resistencia de 10 k conectada x 5
2.2 resistencia k x 1
resistencia k 470 x 1 (puede también ser 330 k tal como se indica en el circuito)
resistencia de 100 ohmios x 1
condensador de 1uF
0.1uF condensador
conector y batería de 9 voltios

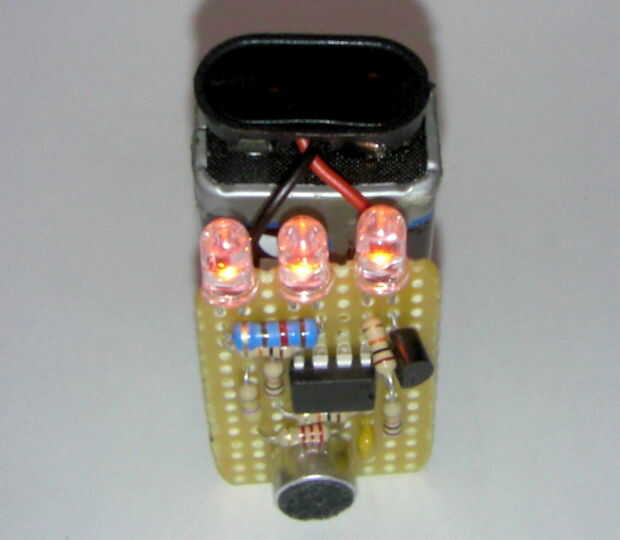

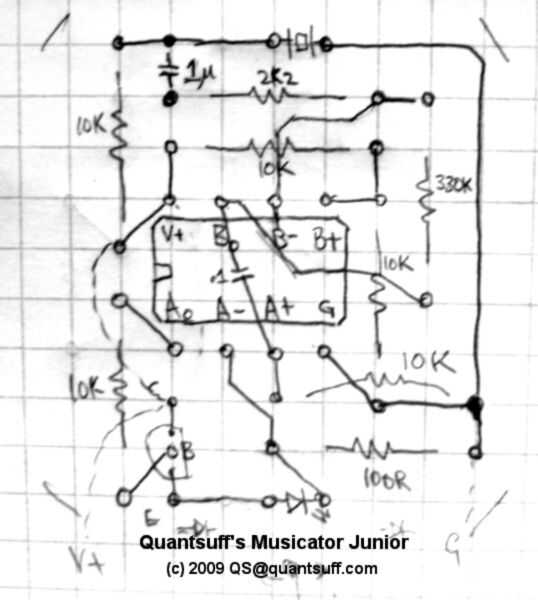

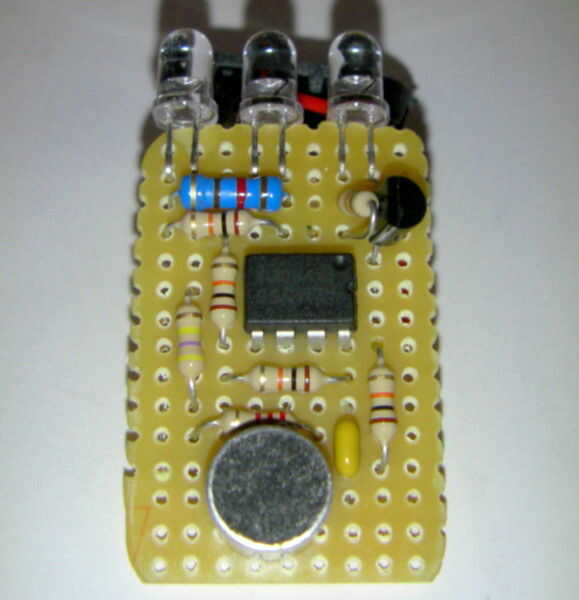

Piezas tablero de Perf y montaje.
Costo total: $3 o menos.
