Una parte $1 computadora seguridad bloqueo de energía (4 / 6 paso)

Paso 4: Encontrar puntos en común - continuó

Ahora hacer lo mismo para la línea de reset, excepto que esta vez cuando nos encontramos con el cable de tierra, cortar el otro cable del reset switch par, porque queremos que el interruptor de reajuste a ser el camino a tierra para el interruptor de alimentación cuando el sistema está apagado.
Por lo tanto, cortamos el cable de señal de reset, como va a ser conectados al botón de encendido en serie, o la señal de reset en la placa base dependiendo de si el sistema está apagado o en respectivamente. Aquí puedes ver el poder ya corte interruptor cable de tierra (blanco).

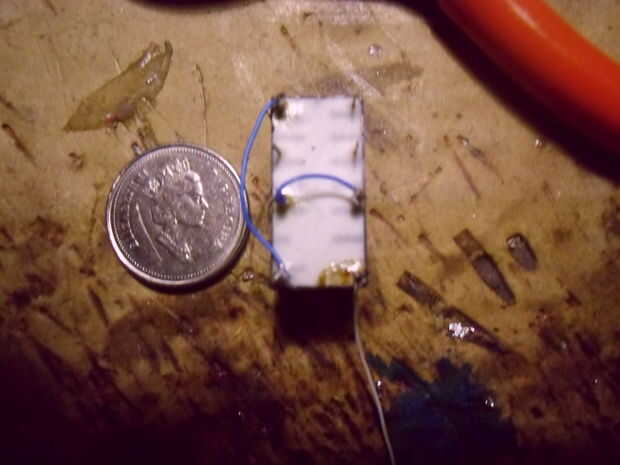

Bono - desde la tierra del interruptor se conectará al relé para conmutación de todos modos, también podemos usar la misma línea de tierra de la bobina del relé. Menos un cable para ejecutar en el sistema de alimentación del relé.

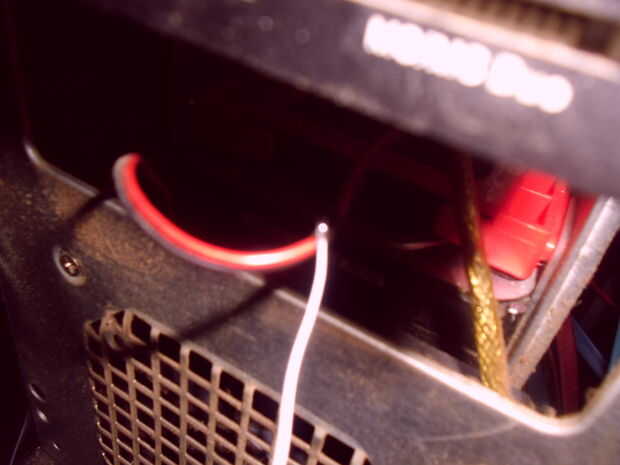

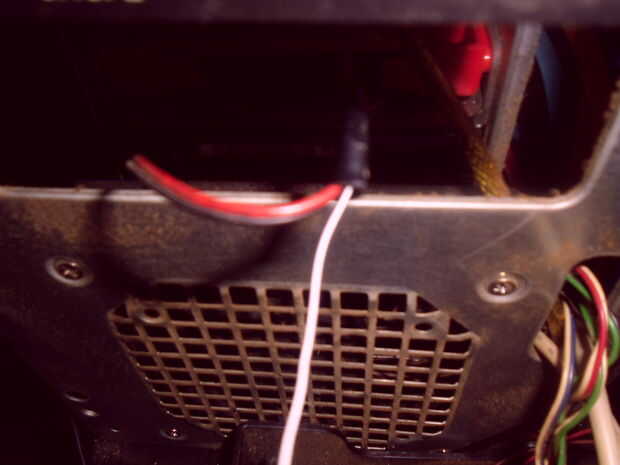

Al otro lado de la bobina está conectado a la corriente del ventilador frontal en mi sistema porque (A) no quiero hackear mi alimentación y (B) estaba ahí, y soy perezoso. Por supuesto puede utilizar cualquier línea de corriente de 12V en el ordenador.

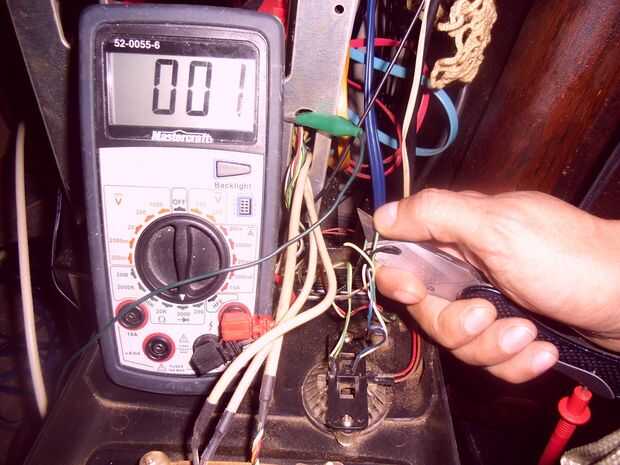

En esta foto se puede ver realmente el medidor llevar conectado con mi cuchillo. La pinza de cocodrilo verde en el cuerpo está conectada con el otro cable del medidor. Aquí puede ver que la resistencia es de 1 ohmio (tierra). Mi medidor no marque 0... así es.
