Paso 5: Conecte el Hardware.
Hay 2 extremos de cada alambre que han cortado. Un lado se conecta al botón, el otro va a la placa base.
Un DPDT (doble polo, doble tiro) relé tiene 2 interruptores en el mismo. Cada interruptor tiene un palo. Esta es la línea que conecta a uno de los 2 contactos de que el interruptor en el relé. Los contactos están normalmente abiertos (apagado cuando no hay ninguna energía) y normalmente cerrado (cuando no hay ninguna energía)
El "botón lado" de los cables de corte ir a la común o polos del relé (uno a cada uno de los polos), y sus correspondientes otros extremos cortados ir a normalmente abierto (N/O o NO) conexión del poste respectivo para ese cable. Esto significa que el corte de los cables se conectarán a través de cuando hay energía al relé. Los contactos normalmente cerrados (NC o NC) se atan juntos. Esto conecta los interruptores de potencia y puesta a cero en serie cuando la energía está apagada.

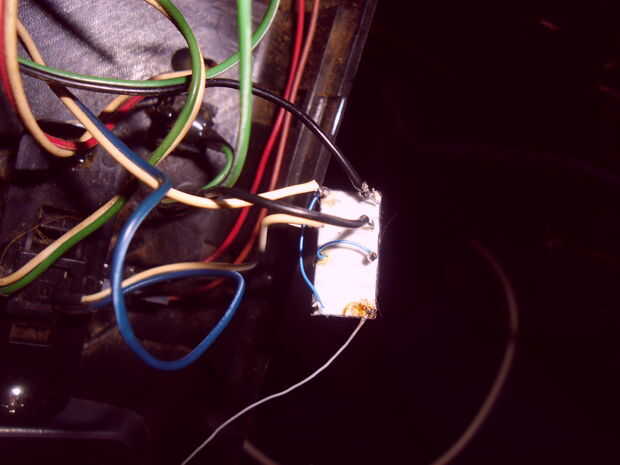

No alambre su servidor la forma exacta es mio en la foto, porque algunos relés tienen el polo contacto final (cualquiera de los extremos, enfrente de extremos etc.), otros tienen en el medio. Mire el diagrama impreso en su servidor o en la hoja de datos para el Relais compró, sisado o tirado. Lo que ves en la foto es la correcta para mi relevo, pero pueden no ser adecuado para el tuyo.
Si no está seguro, publicar una foto de su repetidor, y voy a intentar ayudarte. Fotografiar el diagrama impreso en el relé, a menos que no tiene uno, en cuyo caso puede solo te digo lo que es el número de pieza.
