Una pintura con un toque (6 / 8 paso)

Paso 6: Comenzando el cableado

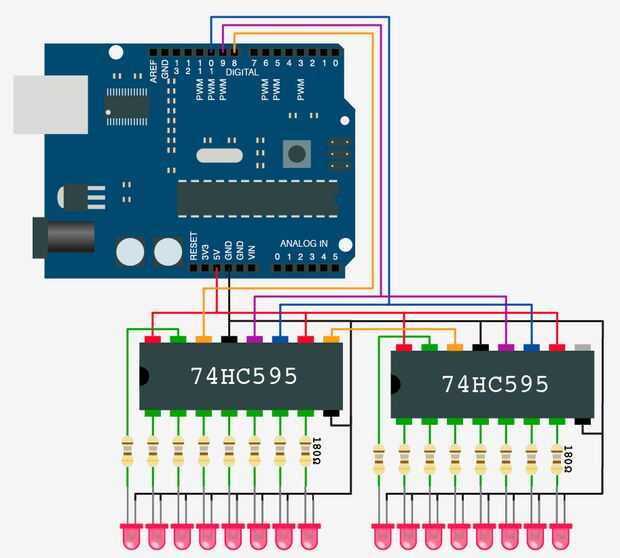

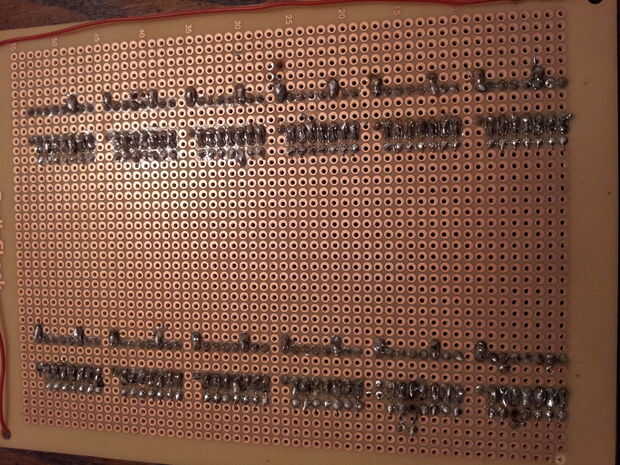

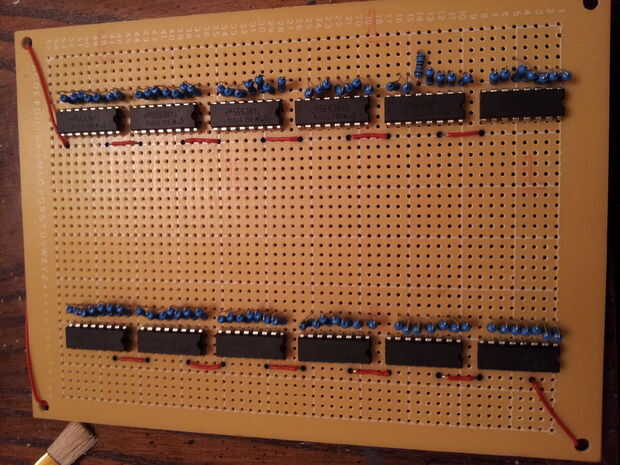

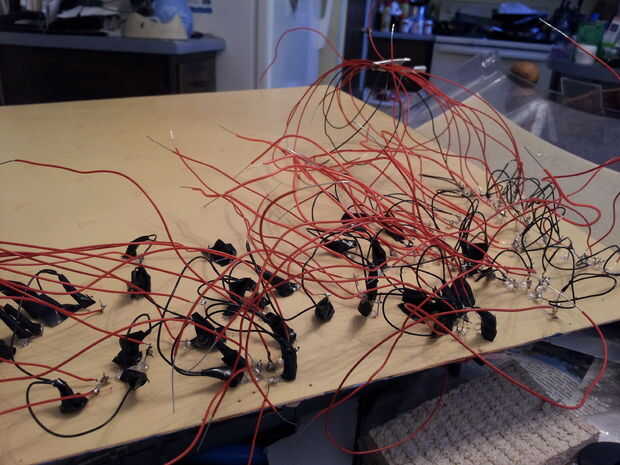

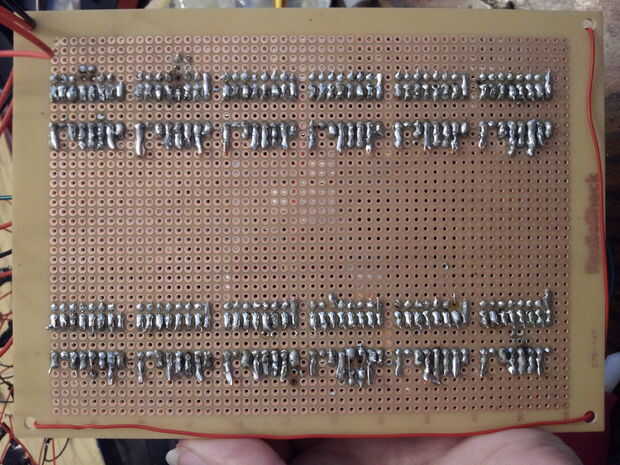

Con los LEDs a través, ahora de tan buen tiempo para empezar a soldar. Con el esquema que utilicé, sugiere soldar cada ánodo del LED a su propio lugar en los registros de cambio mencionados anteriormente. Conectados a cada pin (bueno, 7 de 8 los disponibles) es un resistor de 180 ohmios. Para el negativo/tierra, prácticamente cada uno está conectado a otro por lo que hay sólo un cable va la parte posterior de la Junta. Y desde aquí, lo único que puedes hacer es soldadura. Y le sugiero que llegar a ella. Eso es un montón de soldadura para hacer.

Así que, en última instancia, lo que quiere terminar con es este:

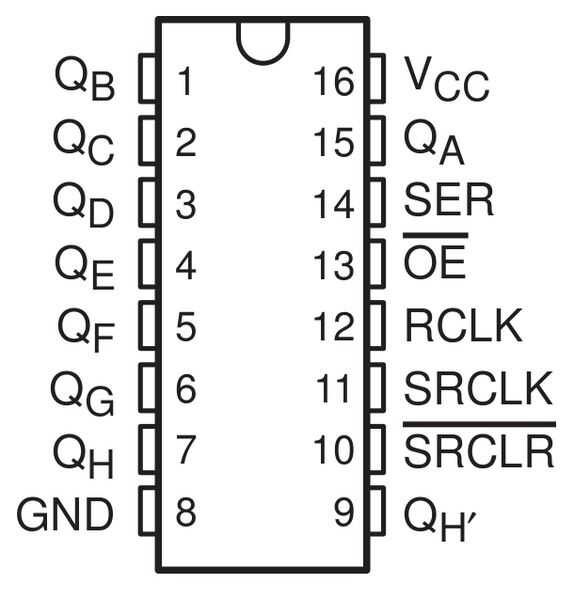

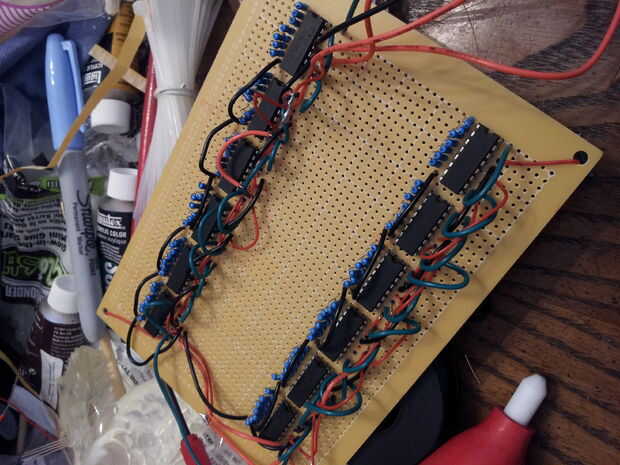

Para el cambio de registros: Si quiere el cambio de registros juntos en cadena tipo Margarita, usted también tendrá que conectan varias clavijas en el registro de desplazamiento. Es frustrante, pero vale la pena. Para conectar el
