Una posición sensible midi tambor almohadilla (1 / 10 paso)

Paso 1: diseño

El proyecto todavía está en fase de prototipo inicial. El diseño actual utiliza una hoja cuadrada de aluminio de 30 cm como la superficie activa, con sensores piezoeléctricos montados en cada esquina para recoger el pulso de presión cuando se golpee el pad con un palo o con los dedos. El teclado es compatible con discos de goma de espuma de célula cerrada, dentro de un marco de madera contrachapada. Al golpear el pad, los sensores en cada esquina responden de manera diferente según donde la golpeas.

Las señales de cada sensor son capturadas por un tablero de micro-controlador arduino , que envía luego la señal cruda de cada sensor a un equipo sobre el cable de usb. Cuando los datos del sensor alcance la computadora, es interpretado por un programa python que calcula las coordenadas y la velocidad de la huelga de las cifras crudas y asigna esta información sobre valores de nota y controlador midi.

Lo que sucede a continuación depende de usted - si usted quiere, puede alimentar los datos midi en cualquier softsynth Linux como lo haría para cualquier otra fuente midi como un teclado. Para aprovechar al máximo la sensibilidad de la posición de la almohadilla, sin embargo, desea que un sintetizador que va a cambiar el sonido que produce según x e y posición de la huelga. La forma más sencilla de hacerlo es utilizar uno de la música programación lenguajes como datos puros, supercollider y csound. Algunos sintetizadores de supercollider de ejemplo están en el archivo adjunto a la etapa final de este instructivo.

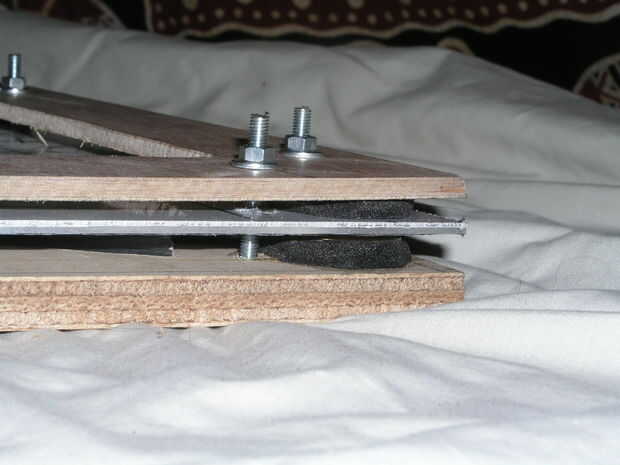

Lamentablemente me olvidé de tomar fotos adecuadas de cada paso que yo estaba la construcción de la plataforma - los que adjunto son fotos de montaje que muestran las partes principales antes de que los pernos juntos. Debe darle suficiente de una idea para construir uno usted mismo.
