Paso 2: Herramientas y materiales
Usted necesitará los siguientes materiales:
- una 30 cm cuadrado hoja de aluminio de 3mm.
- un cuadrado de 30 cm de espesor madera (p. ej. 10mm) para la base.
- una 30 cm cuadrado hoja de madera contrachapada fina (p. ej. 5 mm) para el marco superior.
- una pequeña cantidad de goma de espuma de 10mm cerrada de la célula (suficiente para hacer discos de 8 * 35mm). Compré algunos en línea, pero probablemente podría utilizar el caucho de algo como una estera que acampa o cojín de ratón del estilo antiguo. Espuma suave (célula abierta) de la clase que obtendrá en cojines probablemente no funcionaría.
- tornillos de máquina 8 * 5 m m, alrededor de 55 mm de largo (y correspondientes tuercas y arandelas). Si usted puede, conseguir la clase donde las tuercas tienen un inserto plástico para dejar la tuerca afloje.
- transductores de piezo de 4 * 35mm de diámetro.
- 4 pequeño metal discos un poco más pequeño que el contacto interno del piezo. (Por ejemplo, 4 monedas de uno peniques).
- Algunos 30 Awg alambre (es decir, v. delgado) a las piezas de alambre.
- Algunos blindados 1 cable de base para llevar la señal de la piezas a arduino.
- Adhesivo de contacto que se pegue el caucho, madera y metal.
- Adhesivo epoxy.
- Cinta adhesiva.
- 4 * 1 MOhm resistencias.
- Resistencias de 2 * 10 KOhm.
- Resistencia de Ohm 1 * 100.
- 1 * TS912 Op-amp.
- Transistor de npn 2N3904 * 1.
- Un protoboard o placa perforada para construir el circuito.
- De la soldadura.
- Cables de varios puentes.
- Un cable de usb y placa de arduino . Cualquiera de las placas arduino hará - sólo tiene 4 entradas analógicas.
- Marcador mágico para marcar la hoja de aluminio.

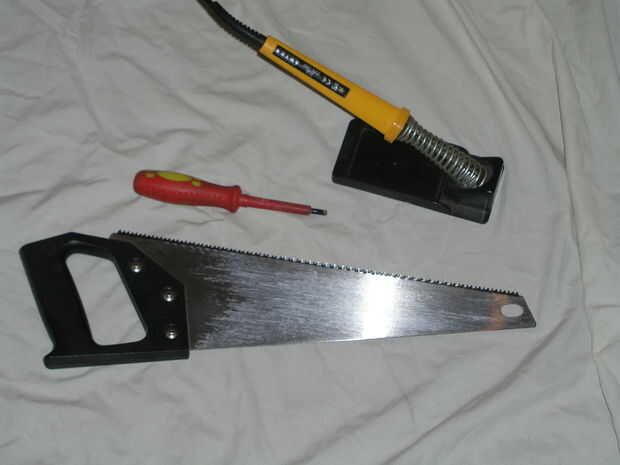

y las siguientes herramientas:
- Sierra para cortar las hojas de madera contrachapada a la medida.
- Sierra de pad / cuchillas Sierra traste con metal y madera. Esto es para cortar el agujero central en el marco superior. Sólo necesita la hoja para cortar si desea cortar la hoja de aluminio a la medida.
- Taladro eléctrico.
- broca de taladro de madera de 5 mm.
- broca metal 10 mm.
- Broca para madera para hacer el agujero inicial utilizar la almohadilla grande vio a través de.
- Destornillador.
- Soldadura de hierro.
- Peladores de alambre.
