Los objetivos de este proyecto son dos:
- Hacer un exprimidor de cítricos impresionante y hermoso
- Crear un proyecto de metal mecánica que alguien puede construir con casi no hay herramientas de propia, como un medio para aprender más sobre outsourcing pasos de fabricación.

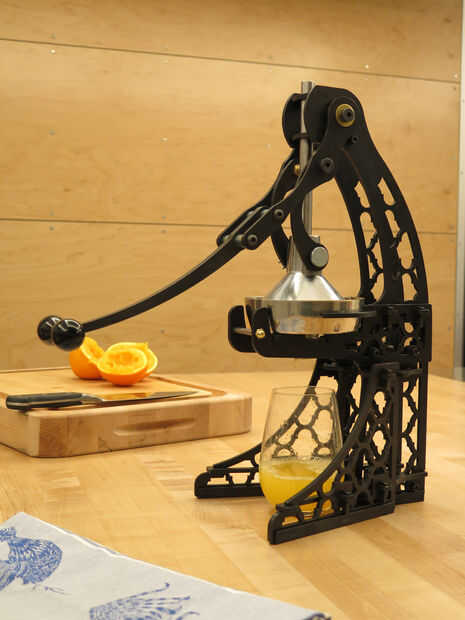

El resultado es este extractor construido de placa de acero suave de corte por chorro de agua, cuña mortaja y espiga empalmes, así como algunos hardware disponible en el mercado. Esto no es un proyecto barato por cualquier medio, pero produce una pieza absolutamente hermosa que funciona bien.
Lo que necesitarás:

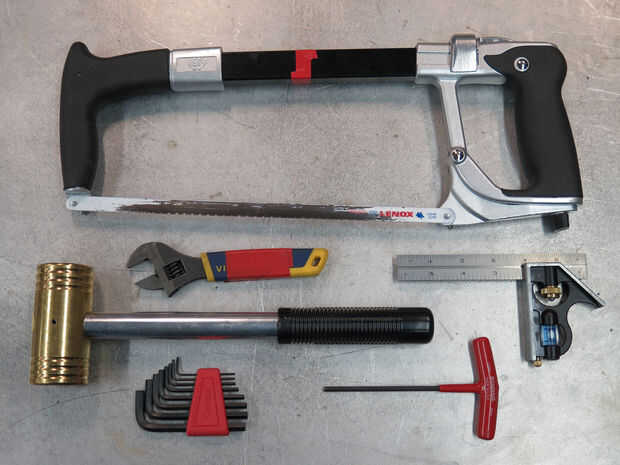

- Herramientas como se muestra en la imagen de arriba

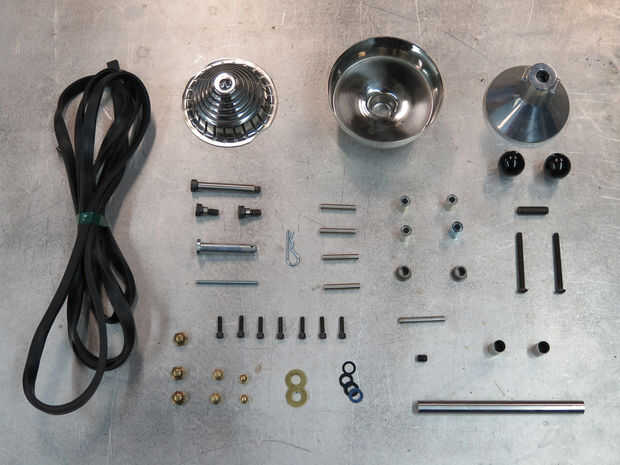

- Hardware como se muestra en la imagen anterior o similar (lista de partes se muestra a continuación también).
- La mayoría del hardware puede ser sustituida si algo es más fácil de conseguir (por ejemplo, no necesitan tuercas bellota de bronce; cualquier tuercas hará bien; I como latón)
- El DXF para este patrón sólo funcionará con el exprimidor piezas muestra. Si consigues diferentes partes que le tienes que alterar el DXF.

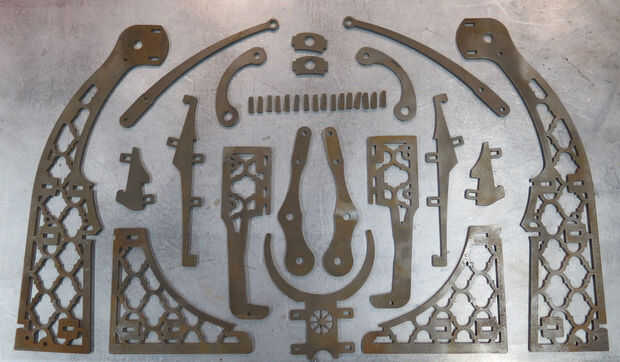

- Waterjet partes como se muestra.
- Utilice el DXF adjunto y obtener sus piezas en una tienda de su elección
- Ver mi tutorial en conseguir piezas para ayuda con esto.
- Las piezas deben ser 3/16" a menos que usted altera el patrón para trabajar con un espesor diferente.
- Utilice el DXF adjunto y obtener sus piezas en una tienda de su elección
Lista de hardware
--Nota: estoy incluyendo Mcmaster #s para todo el hardware, pero muchos de ellos se venden en paquetes de 25 cualquier te solo necesito 1 o 2; prueba primero en tu tienda local a menos que seas un horder hardware como yo :)
- McMaster #6679 K 17 bronce cojinete para eje de 12 mm de diámetro, longitud 20 mm cantidad: 2
- McMaster #5544T352 12L 14 acero métrica barra de alta tolerancia, 14MM de diámetro, 1' longitud Qty: 1
- McMaster #6050 K 16 roscado pomo Oval, 1-1/8" de diámetro, rosca 3/8"-16 2Each
- Roscada redonda separador, 1/4" OD, de McMaster #91125A240 hembra 1-1/2" largo, 10-32 Tornillo tamaño QTY:4
- Acero de aleación de McMaster #98750A056 totalmente del hilo de rosca Stud, acabado liso, rosca 3/8"-16, 1-1/4" longitud Qty: 1
- McMaster #2938T7 bronce manga ensanchó cojinete de 3/8" diámetro, 1/2" OD X1/2 «L QTY:2
- Tornillo de hombro acero aleación McMaster #91259A634, 3/8" diámetro X 2-1/2" LG hombro, Qty: 1 de hilo de rosca de 5/16"-18
- McMaster #92415A250 descosen redondo espaciador, 1/2" OD, 13/16" largo, 1/4" tornillo de tamaño QTY:4
- McMaster #92916A405 arandela plana de latón, tamaño del tornillo de 3/8", 7/8" OD,.05"-.08" de espesor, cantidad: 2
- Tuerca de latón #92716A610 McMaster, tamaño de rosca de 5/16"-18, 9/16" ancho, 7/16" de altura, cantidad: 1
- McMaster #93131A530 métricas horquilla Pin, M12 diámetro, 60 mm de longitud, 53 mm de longitud útil CANT: 1
- Tuerca de latón #92716A519 McMaster, tamaño de la rosca de 1/4"-20, 7/16" ancho, 3/8" altura, cantidad: 2
- McMaster #8510 K 19 ajuste del borde, 3/16 de pulgada en anchura, 7/16" en altura, cantidad: aproximadamente 20"
- Tornillo de hombro acero aleación McMaster #91259A615, 3/8" diámetro X 1/4" LG hombro, rosca de 5/16"-18 cantidad: 2
- McMaster #91251A345 óxido negro aleación acero cabeza tapa Tornillo 10-32 hilo de rosca 3/4" longitud, cantidad: 8
- McMaster #91124A062 cuña para acortar hombros de tornillo, resorte de acero,. 010" espesor 3/8" de diámetro, cantidad: 10
- McMaster #8457 K 53 polivalente 304 tubos de acero inoxidable, 1/4" OD, 0,1940" ID, CANT: aproximadamente 2"
- McMaster #90575A361 tipo 316 acero inoxidable totalmente roscado Stud, hilo de rosca de 10-24, 2-1/2 longitud, cantidad: 1
- Tamaño de rosca de 10-24, 3/8" ancho, McMaster #92716A011 latón Tuerca, 11/32" altura, cantidad: 2
- McMaster #98335A054 pasador reutilizable, se ajusta el diámetro del perno de 5/16"- 3/8", 1-1/2" longitud, cantidad: 1
- KaTom producto código: 268-17443 filtro cono, para todas las jugueras, acero inoxidable
- Código de producto KaTom: 268-17448 taza del embudo, acero inoxidable, para exprimidoras todos
- Código de producto KaTom: 268-17550 aluminio cono, para Olimpo y Júpiter exprimidores
