Paso 3: El tablero de control y el cableado

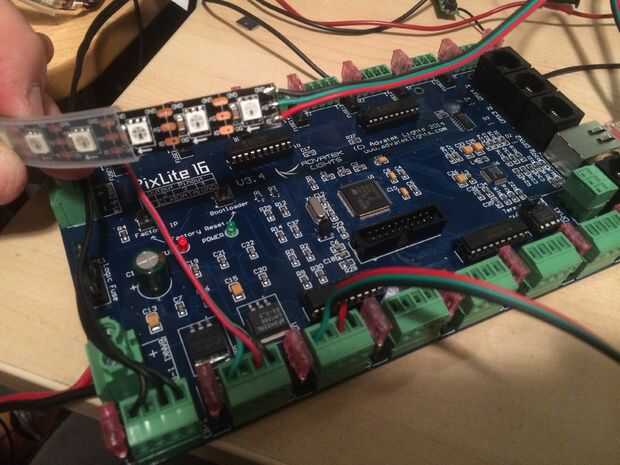

Existen algunas opciones diferentes para el LED de control desde un ordenador, pero uno de los PCB más fácil que he encontrado para trabajar con es el 16 de PixLite por Advantek. Esta placa tiene 16 canales de alrededor de 300 píxeles por canal, que funciona con protocolos diferentes tira direccionable 10 y habla ArtNet y CSN/E1.31. Además, si usted está usando en modo de CSN recibirá un adicional 4 universos de salida DMX. Como veremos en más a lo largo de la línea utilizaremos MadMapper así que vamos a tener que usar el modo de ArtNet, pero si usas Madrix o LightJams la salida de la CSN será útil.
Después rosca el cableado para cada tira a través de orificios en las barras de cortina me une los jefes de bloque de terminales y había conectado en la placa de PixLite. Tiene un modo de prueba útil para comprobar que todo funciona que es aconsejable comprobar antes de volar esta cosa en el aire.

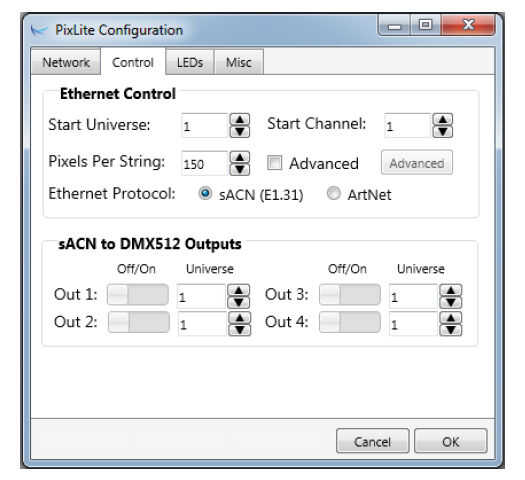

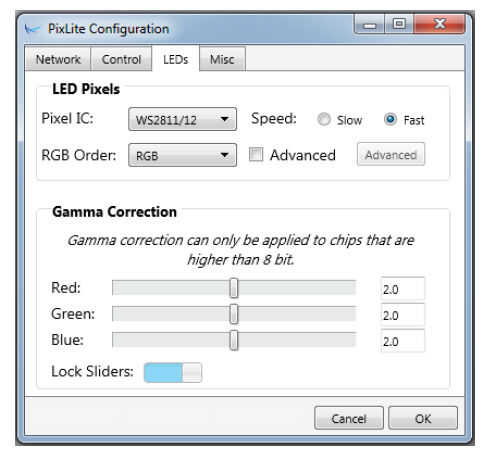

La empresa que fabrica este tablero cuenta con una herramienta de configuración que se utiliza para configurar el mapeo de ArtNet o CSN a cada puerto, así como le permite configurar la interfaz ethernet. También puede establecer el protocolo que se utilice para excitar los píxeles y el orden de bytes. En la última foto, se puede ver cómo el universo -> port mapping se hace. Marcando la casilla de verificación avanzado puede especificar la dirección exacta y el universo para cada puerto, o automáticamente asignará de manera llena. Utilicé las opciones avanzadas para configurar cada puerto de un universo diferente con una dirección de inicio de uno desde universos ArtNet son efectivamente libres y esto simplifica muchísimo la configuración en MadLight.
