Una regla precisa del corte del laser (3 / 5 paso)

Paso 3: Escala con guías de precisión

El siguiente paso es ajustar la imagen en Illustrator.  Con el objeto seleccionado, haga clic en objeto > Calco > hacer y ampliar. Esto le permitirá eliminar partes no deseadas de la imagen del gobernante.  Después seleccionar todo (CTRL + a) y ajustar la configuración para el corte de vector en el cortador del laser (Techshop esto significa frontera .001pt negro y sin relleno).
A continuación gire y coloque la regla en la posición deseada de tu lienzo.

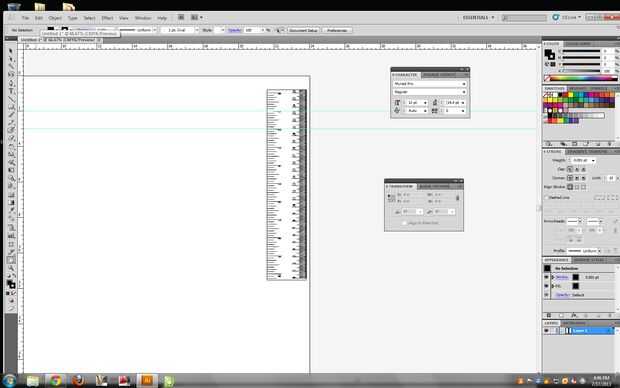

Ahora aquí está la parte importante: después de hacer visible (CTRL + R) dibujar las reglas guías en inchmarks correspondiente con los gobernantes de los lienzos. Tendrá por lo menos uno en los extremos (1 y 11 pulgadas en mi caso), pero más ayudará a Cordura para comprobar que no hace daño. Compruebe que los guías están bloqueados (CTRL + ALT +;) y el vector de la regla para que coincida con las guías de la escala.
* Tenga en cuenta solo se muestran 2 en la captura de pantalla, pero yo recomendaría un mínimo de 3

En este punto puede funcionar un láser Vector corte alta/baja potencia para que el patrón es rápidamente grabado al agua fuerte sobre su material.
