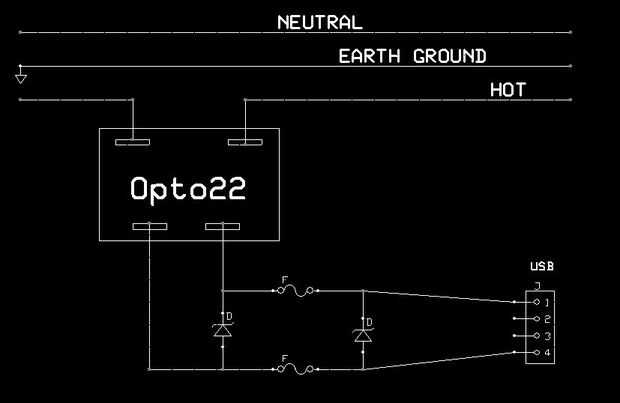

Paso 2: El esquema!
El relé que elegí fue un Z240D10 de OPTO22. Tiene un máximo de corriente de 10 amperios a 120 VCA. Esto debería ser más entonces lo suficiente para mi escritorio. El control de entrada se acepta de 3-32 VDC. Así que los 5 voltios desde el conector USB es más entonces suficiente. También fue elegido por su bajo costo. Si necesita más capacidad puede pedir un SSR más grande.
La parte de protección del circuito es tres veces:
La primera línea de defensa es la RSS de real. Utiliza un aislamiento óptico entre el poder y el control a 4000 voltios.
La segunda parte del circuito es un par de fusibles 125mA que soplará si más cargado.
La tercera parte del circuito es un par de (1.5KE6.8CA) 7.14v transitorio diodos de supresor de picos de voltaje (TVSS) son similares a un diodo Zeiner. Cuando el voltaje en los terminales supera un límite. Comienzan llevando a cabo. Excepto a diferencia del diodo Zeiner, son bidireccionales. Así que si por cualquier razón el voltaje en los elementos de control del circuito excede el 7.14v actúa como un cortocircuito y volar los fusibles. El dissapation de energía de estas partes está valorada en 1500 vatios para 1 milisegundo. Que es más entonces lo suficiente como para volar los fusibles y proteger el circuito. Circuitos como éste son utilizados en diferentes dispositivos de comunicación que están sujetos a rayos y subidas de tensión.
