Una regleta enchufe controlado USB. Con el aislamiento. (3 / 4 paso)

Paso 3: Habla tiempo suficiente para construir.

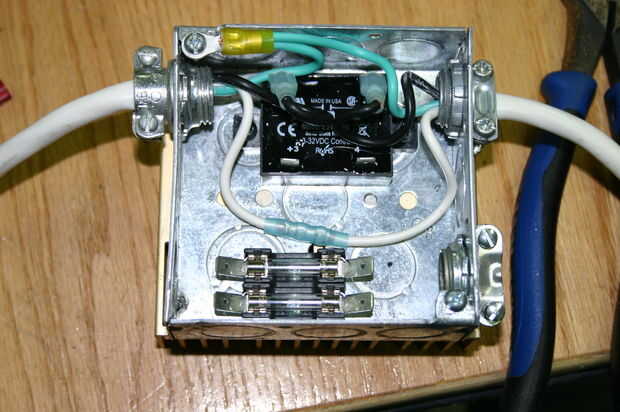

decidí montar todos los componentes en una caja eléctrica estándar, para situaciones de baja carga la caja sí mismo es probablemente bastante de un disipador de calor para la SSR. Pero tenía un viejo disipador térmico del procesador que fue bastante bueno. Así se añadió a la caja de detrás donde se monta el SSR. No olvides añadir algún disipador de calor compuesto entre la SSR y la caja y algunos entre la caja y el disipador de calor.

El cable de la Plugstrip es cortado por la mitad y correr a través de la caja eléctrica. El neutro (cable blanco) se empalma con un terminal de presión. Los terrenos (cable verde) están empalmados y conectados al chasis del metal de seguridad. El hilo caliente (negro) está conectado a través de la RSS con terminales. Esto concluye el cableado con voltaje de línea.

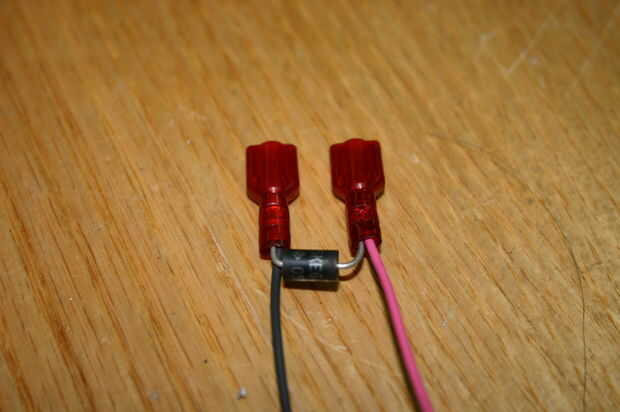

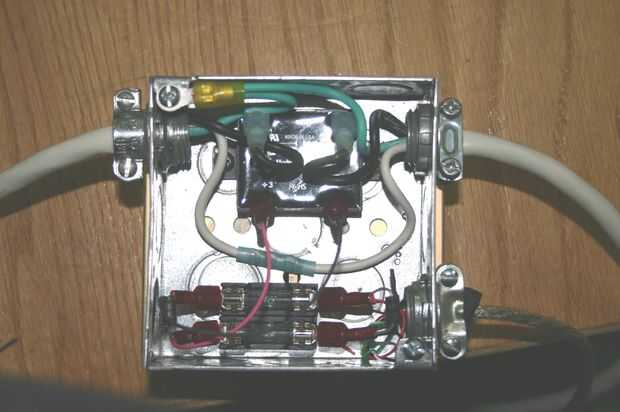

Los + 5V y tierra del cable USB (pins1 y 4) son conectados a uno de los extremos del bloque de fusibles y un TVSS los diodos TVSS simplemente se prensan en los conectores para los bloques de fusibles. Simple, rápido y fácil. Entonces dos cables se ejecutan desde el otro extremo de los fusibles (con otro TVSS) a los bornes de la SSR. La mayoría SSR tendrá uno de los bornes marcados para el positivo (+). Asegúrese de obtener la polaridad correcta.

Asegúrese de aislar los otros dos cables el cable USB entre sí y la caja de metal. Si no puedes cortocircuito en el bus USB y causar todo tipo de problemas.

Esto concluye el cableado.

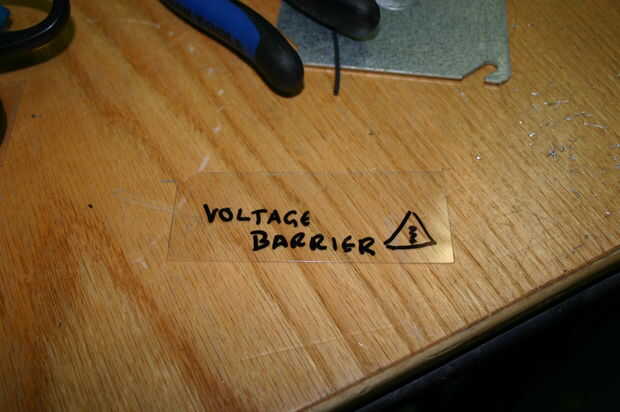

He añadido una pequeña pieza de plástico (embalaje de la ampolla reciclados) para formar una barrera de tensión entre los lados de alta y baja tensión de la caja, como extra seguro.
