Paso 2: El diseño de PCB

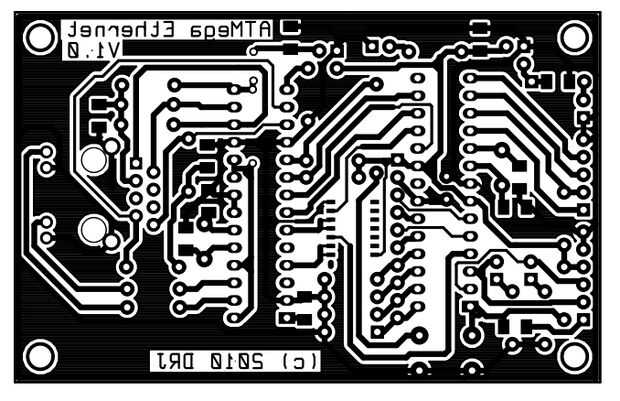

Aquí es la disposición del PWB.
Como con todos mis proyectos, hacer placas de circuito impreso usando press-n-peel azul como una transferencia de toner y cloruro de cuperic como el grabador.
Este diseño puede ser impreso directamente en una impresora láser y utilizado como obra de arte.
Escribí las instrucciones detalladas en mi Arduino Wordclock writeup que usted puede seguir para grabar su propio tablero. Echa un vistazo para más detalles.
Una cosa con este diseño - tuve que usar una superficie Monte IC (un 74HC08) - por favor, no ser demasiado asustado por la tecnología de montaje superficial - es extremadamente simple de la soldadura - como veremos en el siguiente paso.
-Ir - hacer un PCB y Compruebe hacia fuera el siguiente paso para el montaje de la Junta.
¡ Recuerde - descargar el archivo PDF como el maestro - no la imagen PNG - el PNG es sólo para que usted pueda ver lo que se parece - es casi ciertamente no a escala! Si imprime el PDF de tamaño completo (sin escalar) es el tamaño correcto exacto para la transferencia de Toner.
Usted también encontrará el archivo .zip para el proyecto - que contiene todos los archivos de proyecto que pueden utilizarse con KiCad.
Uso KiCad sobre águila porque está realmente abierto. Algunos de los diseños que hago puede utilizar en mi propio negocio y son realmente comercial. Si había utilizado águila originalmente, entonces tendría que ir y pagar $$$ a la empresa de software de PCB - en su lugar, usar KiCad, y todo es verdaderamente libre. Ve y pruébalo!
