Una tarjeta de crédito de tamaño tarjeta de controladora de Ethernet Arduino compatible (3 / 7 paso)

Paso 3: Soldar los componentes


Ahora que tenemos una PCB, es hora de soldar los componentes en la placa.

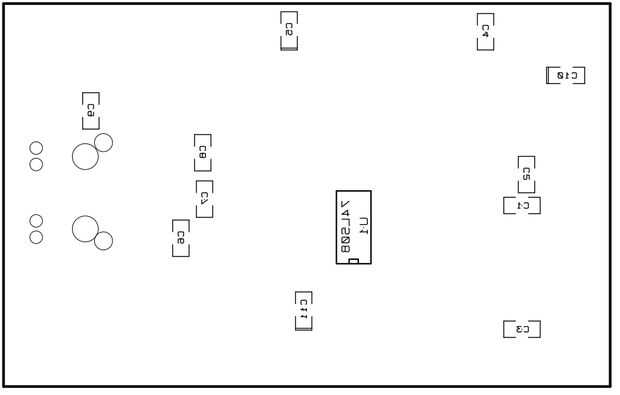

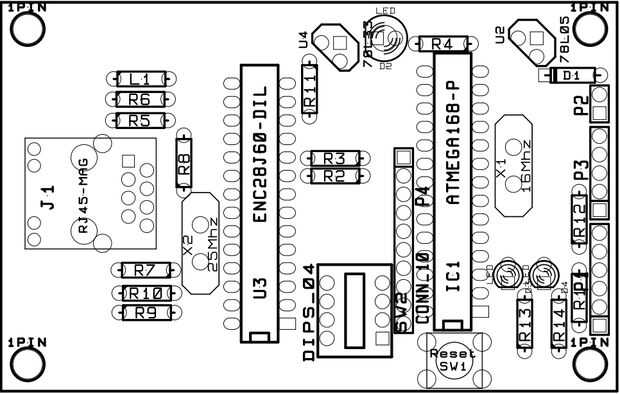

Descargar el adjuntadas fotos superior e inferior de la Junta para saber donde se colocan las diferentes partes.

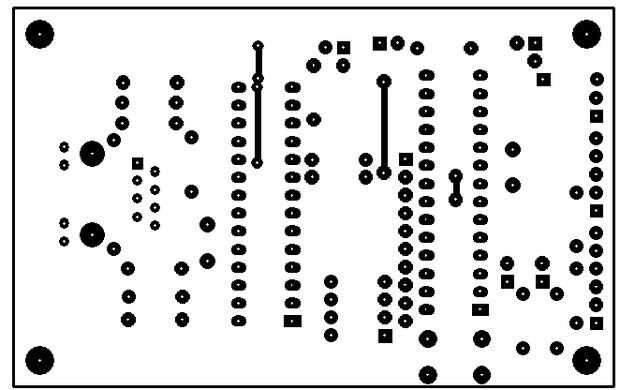

Descargar el archivo para saber donde los 3 puentes tienen que ser instalado en la parte superior de la PCB.

Permite empezar por conseguir el 74HC08 montaje superficial en la placa.  Prometo que no es tan difícil como parece.

En primer lugar - limpiar la superficie de trabajo - no hay nada más frustrante trabajar en un montón de chatarra, cuando se tiene que hacer algo con cuidado.

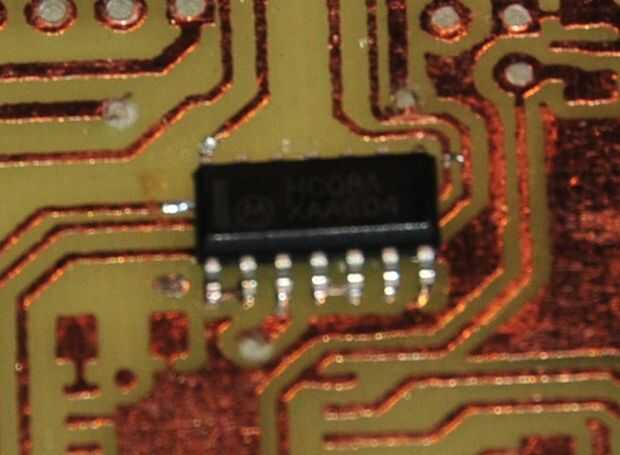

Continuar por estañar los cojines donde la IC será montado - solo se aplica un poco de soldadura, no un gran montículo.  Una vez que los pads del PCB han sido estañados, Obtén la pieza, colóquela en los pads estañados, verifique se orienta correctamente - el PCB tiene un punto donde debería estar el pin 1 - Asegúrese de que la parte encuentra en esa dirección.

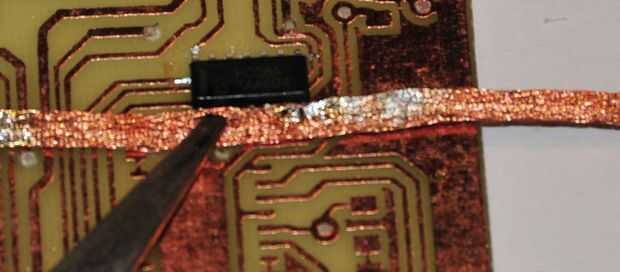

Entonces usando un fino con punta de soldadura de hierro, oprima la uno tecla en una esquina de la viruta para calentarla.  Deje que la soldadura derrita y luego deja que se enfríe.  Fijamos en la parte para verificar que todavía está orientado correctamente y alineado con los pads.  Luego de la soldadura de la esquina opuesta.

Ahora, bajo una luz decente, utilizando una lámpara lupa, pasar una comprobación doble minutos que el dispositivo está sentado correctamente en las almohadillas, si no es así, sólo calentar un pin y fijar para arriba.

Una vez que estés feliz que la alineación es correcta, calentar el resto de los pads para derretir la soldadura y conectar el dispositivo.  Si es necesario, añadir un poquito de soldadura.  -Verifique que su trabajo esté aseada y limpia - si terminas clavijas cortocircuitadas juntas, no pánico - sólo tiene que utilizar un poco de mecha de soldadura para quitar la soldadura sobrante.

Una vez que tengas el 74HC08 soldado, usted mismo palmaditas en la espalda y van y muestran su buen trabajo a una persona importante en tu vida!!!! -Lo hiciste!  Ahora puede soldar piezas de montaje de la superficie.  Un nuevo mundo te espera!

Luego de la soldadura hacia abajo de los condensadores de montaje superficial en la parte posterior de la Junta - son * simple *, sólo uso un proceso similar a lo que ha ya usado - y no tenga miedo de agregar un poco de soldadura para mantener limpia las juntas.

A continuación, voltee la placa e instalar a los puentes en la parte superior.

Continúa Asamblea por todas las resistencias, condensadores, el grano de ferrita, IC sockets, LEDs y conectores de montaje.

Terminar enchufando el microcontrolador en el zócalo y el controlador de Ethernet en su zócalo.

Por último, pasar un par de minutos bajo una doble luz fuerte comprobación de su trabajo - si tenía un dólar para cada vez estúpido me olvide de la soldadura de un pin y pasó una noche depuración algo tonto - sería capaz de pasar el resto de mi vida escribiendo proyectos de Instructables...  Lamentablemente...   De todos modos, ¿dónde estaba yo?   Ahhh.

-Lo ha hecho - ahora tiene su primera placa micro Ethernet!

Ahora solo tenemos que cargar con algún software.
