Una tarjeta multiusa (4 / 5 paso)

Paso 4: Generar los archivos Gerber en Eagle

  1. Descargar el Seeed Studio archivo de CAM.
  2. Importar el proyecto águila. Para ello encontrar donde es la ubicación predeterminada de carpeta de proyecto y solo poniendo el archivo .brd dentro. En Ubuntu que esto es en /home/user/eagle, en Windows es en la carpeta de documentos predeterminada. Si desea mantener las cosas organizadas, usted puede poner su proyecto en una subcarpeta independiente.
  3. Abra el archivo .brd (o SCH), en la vista de tabla, haciendo doble clic en él.

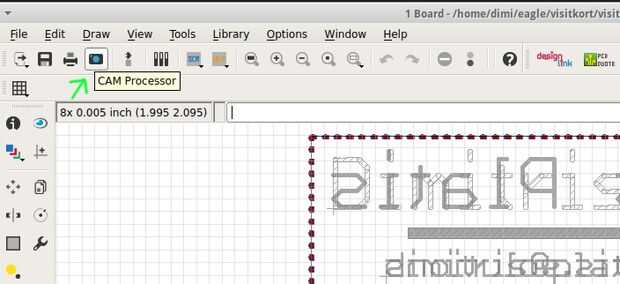

  4. Haga clic en el icono del procesador de CAM.

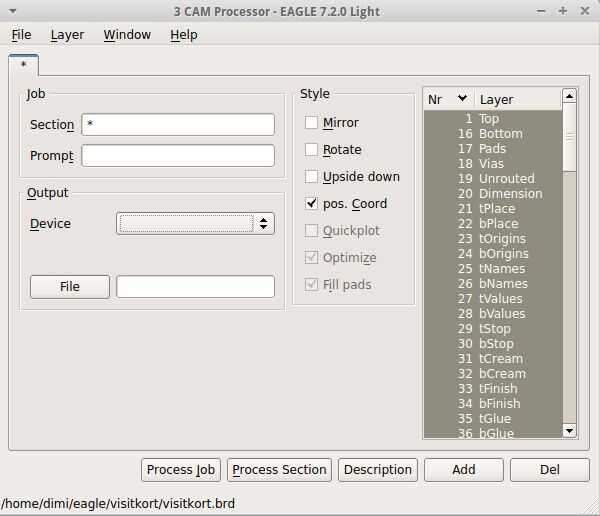

  5. En la ventana que aparecerá, haga clic en archivo > Abrir > trabajo y elegir el archivo .cam previamente descargado.

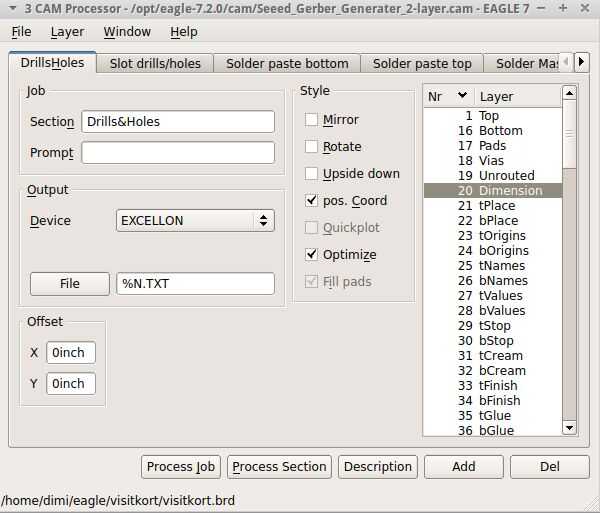

  6. Si se hace con éxito, a su regreso, la ventana se verá un poco diferente. ¿Observe que ahora hay más fichas? En caso afirmativo, haga clic en trabajo del proceso.

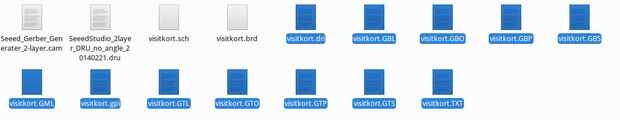

  7. Y eso fue todo. Ir a la carpeta del proyecto y verá que se generaron un montón de nuevos archivos. Zip que y son buenos para ser subido!
