Una UPS con capacidad masiva de la reanudación (3 / 4 paso)

Paso 3: Conecte la batería / pilas

Aquí es donde conectan a la batería o baterías. Recuerde que las baterías se cargan probablemente pueden suministrar mucha corriente. Creo que hay otro Instructable que dice cómo usarlas para la soldadura. NO quiere hacer ninguna soldadura, así que las conexiones todo prensadas antes de conectarlos a las baterías!

Si tiene dos baterías, asegúrese de cortar un pedazo corto de alambre antes de añadir los terminales de anillo en el otro extremo de los cables conectado a los cables de la UPS en el paso anterior. Asegúrese de que este cable de puente no es demasiado corta si están poniendo las pilas en recipientes (véase al final del artículo).

Nota: Usted puede tener que escariar el interior de los terminales de anillo si no podía encontrar terminales con el derecho de diámetro interior.

Una vez que Sabías que quepan los terminales de anillo, los aplaste a los extremos de los cables rojo y negro. Si tiene dos baterías, hacer el puente con los otros dos anillos terminales y el pequeño trozo de alambre que corta.

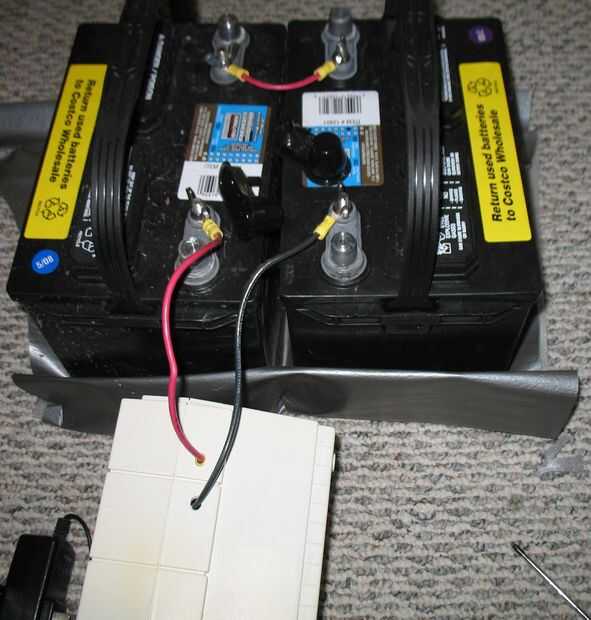

Conecte el cable rojo al borne positivo de una batería. Conecte el jumper corto entre el terminal negativo de la batería y el terminal positivo de la otra batería. Luego conecte el cable negro al terminal negativo de la segunda batería. Si no les conecta de esta manera, usted no conseguirá ningún poder en el UPS.
