Paso 4: Piñón

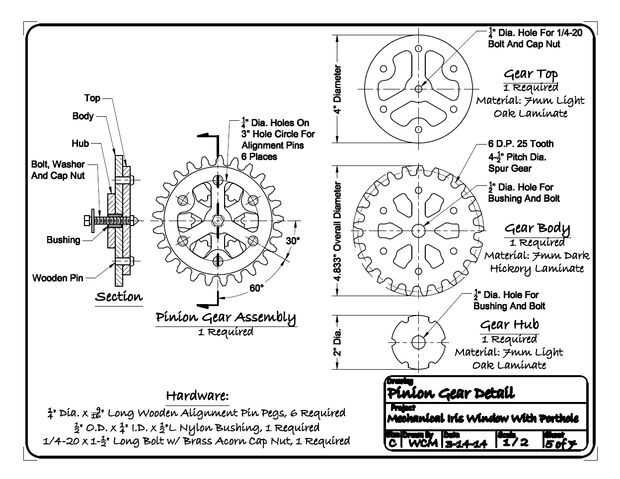

El conjunto de engranajes de piñón se compone de tres capas - el centro de la parte inferior, el cuerpo de engranajes y la parte superior. El fondo es un espaciador para sacar la capa de engranaje de acoplamiento con los dientes de la leva. La capa de engranaje y eje de la parte inferior tienen un orificio un wee más grande que 1/2" de diámetro para permitir un buje de nylon de 1/2" O.D. viajar libremente dentro. La parte superior tiene un agujero lo suficientemente grande como para 1/4 pernos de gancho sostener el engranaje y el buje a la pared con una tuerca en la parte superior.

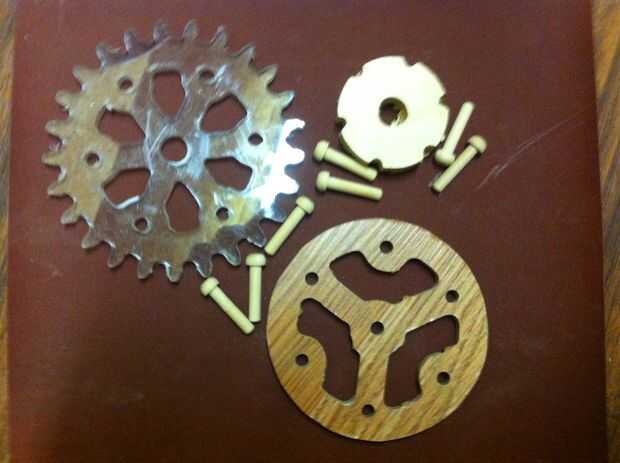

Puesto que se trata de un sándwich de capas y las 3 partes están destinadas a estar orientado a suma agujeros a con los pernos de alineación. Estos pines son las clavijas de madera eje de fabricante de juguetes de la tienda de hobby. Tamaño sabio son 7/32" de diámetro que es un buen ajuste con pegamento dentro de un agujero de 1/4" y dejan una bonita cúpula de madera poco en la parte superior. Longitudinal es más largos que el sándwich es grueso pero se recortan a medida fácilmente.

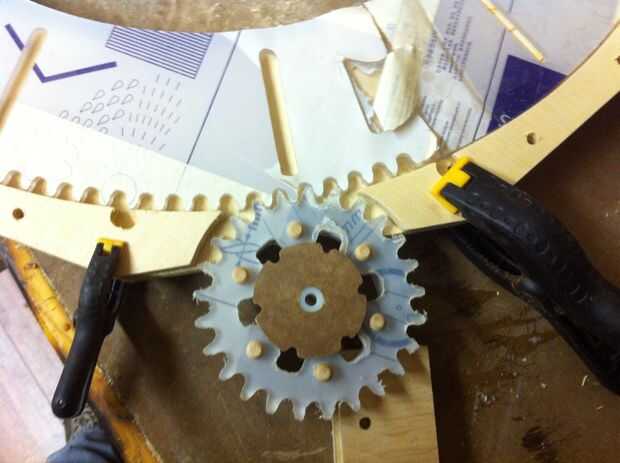

Como la cam, los dientes del engranaje comenzaron como #6 diametrales de la echada, pero se redujo para que coincida con los dientes de la leva. Como resultado, el diámetro de la echada ha cambiado y actualmente se consideraría 4-1/6" si hubiera que hacer la matemática.
