Paso 6: El ojo de buey

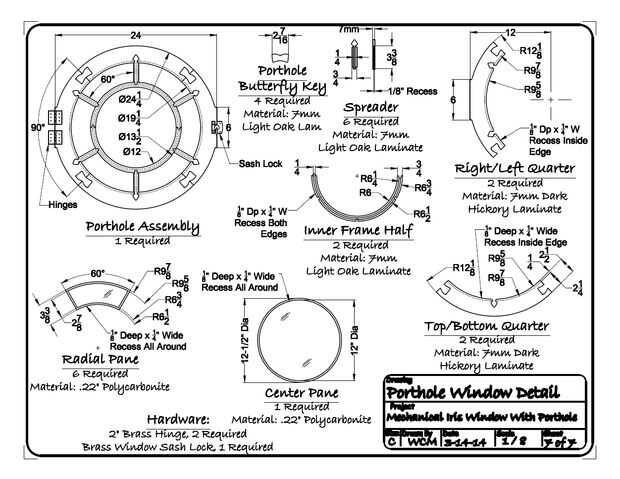

El ojo de buey es una combinación de madera y policarbonato transparente con un poco hardware para sujetar hacia abajo. En el diseño original, como se muestra en los dibujos, había planeado usar varios pequeños pedazos de suelo de color en contraste. Seguro que ve muy bien en mi cabeza. Pero, después de varios intentos y dolores de cabeza, la llevé a la mesa de dibujo. Al final acabé con dos piezas simétricas de madera contrachapada en la misma forma que el rompecabezas que había dibujado. Una vez más, las mitades de madera contrachapada se sujetan con medio llaves de mariposa, como la leva y la tapa. El "cristal" encaja dentro de un área empotrado en la estructura y el conjunto se ajusta entre las placas de montaje de la cara cubierta con un par de bisagras a la izquierda y un bloqueo de marco de ventana de la derecha.
La ventana ojo de buey era clase de una idea de último momento comenzó a diseñar el resto del iris. Tengo bastantes problemas manteniendo una temperatura constante en el espacio del ático y no queremos crear ningún bosquejos adicionales. Mi primer pensamiento de la portilla fue sólo un gran círculo de poli, como ojo de buey de un barco. Carvewright, sin embargo, sólo puede caber material ancho de 14-1/2" y la apertura fue más 18" así que tuve que romper en trozos más pequeños. Hice algunos Googling "alrededor de windows" y decidido en este diseño. El estilo tiene un buen aspecto, casi como una ventana de Catedral. Tal vez incluso un look gótico.

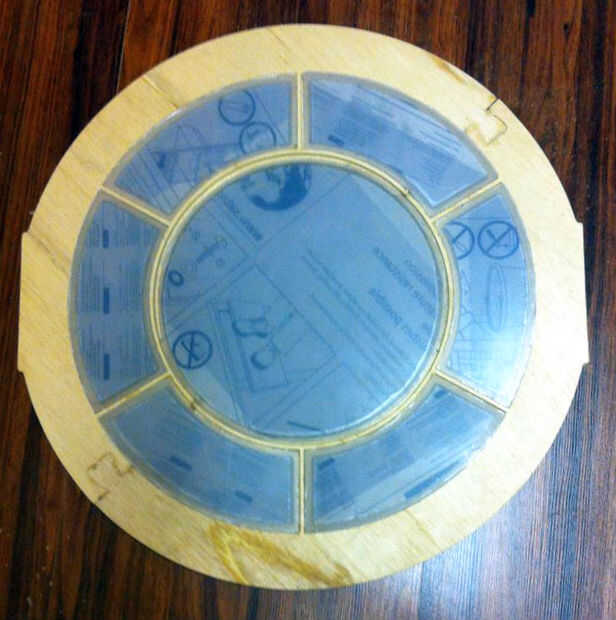

Una vez fuera de la Carvewright limpiar, lijar y mancharon las mitades del ojo de buey. Utiliza pegamento para madera para unir las mitades de madera contrachapada y gorila pegado el plástico transparente en el lugar. Otra vez usé algo de peso para mantener la Asamblea plana mientras que el pegamento. Después de lijar y coloración, puse el ojo de buey lugar de la caja coloca las bisagras y el marco de la ventana en lugar. I taladrar unos agujeros pequeños para los tornillos de latón pequeño en la tapa y siguió adelante y aseguró el hardware a la portilla.
El último detalle agregado a la parte posterior de la portilla fue una capa delgada de espuma de célula cerrada plana para impermeabilización adicional. Este material fue vendido originalmente como un trazador de líneas del cajón para cajas de herramientas y es tal vez 1/16" de espesor. He tenido un rollo de este material para años, utilizando tanto de amortiguación o aislamiento para diversos proyectos. Utiliza un adhesivo fuerte spray para pegar hacia abajo.
