Paso 7: Las aberturas de la pared
Después de todos los componentes fueron montados, pegados, limpiados y manchados, vino el momento de empezar el desgarro en la pared. La pared penetraciones consisten en el recorte de ventana 18" de diámetro y más pequeñas perforaciones para los pernos de pivote de la hoja, los pernos de montaje de la cubierta y el montaje del engranaje de piñón. La pared es una capa de 1/4" OSB detrás de una capa de 7mm de suelo laminado, por lo que es sólo un pelo más 1/2" de espesor. Detrás de la pared es la estructura de 2 x 4 que mide 24" de ancho por 30" de alto. Algunos de los pernos de montaje afectará a esta estructura. El círculo grande será el último agujero a fin de mantener intacto el punto central y guardar los elementos hacia fuera hasta que todo esté listo para instalar.

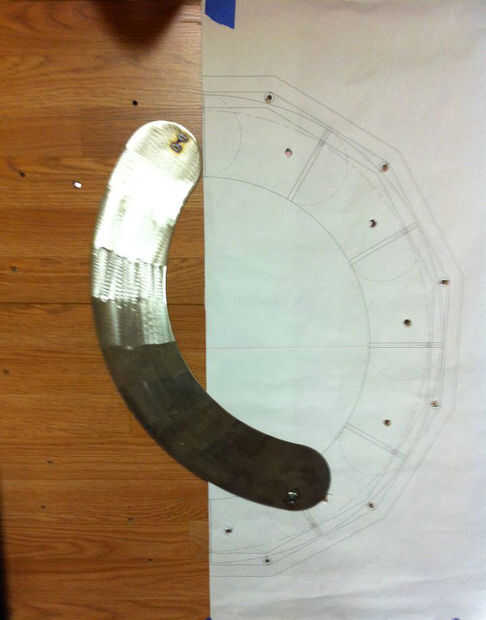

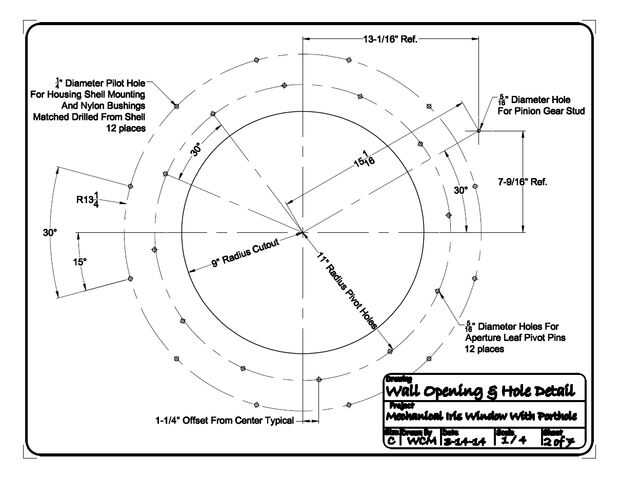

El primer taladros son de la plantilla de agujero del pivote. Usted podría diseño todo hacia fuera en la pared con un gran conjunto de brújula y transportador de ángulos, sin embargo, la vida es más fácil con las plantillas. Dibujaba la plantilla de orificios de pivote en AutoCad y pegadas a la pared. Tengo el lujo de usar una impresora de gran formato desde mi oficina en el trabajo que es agradable pero un conjunto de plantillas tamaño carta pegadas juntas funcionaría igual de bien. Había grabado en el lugar y perforar los agujeros de taladro de 5/16".
Luego transferí el patrón de agujeros de montaje de la cubierta a la pared. La cara cubierta ensamblada fue utilizada como una plantilla para localizar los orificios de montaje en la pared. Para utilizar esto como una plantilla que tenía que montar temporalmente la tapa hacia abajo. Lo hice pasando un par de tornillos a través de los agujeros de perno de alineación. Usé un 1/4" bit para taladro cada agujero en la pared.
Tengo 2 condiciones detrás de la pared con los agujeros de la tapa - 8 agujeros de taladro directamente a través de las capas y 5 agujeros golpeado la estructura de 2 x 4. Para los agujeros a 8 puedo llegar a un 1/4-20 x 2-1/2" Perno largo en desde atrás. Quiero mantener estos tornillos montaje bastante ajustados para la cam y broca de vivienda instalación usé un 1/4". Las otras 5 van en la 2 x 4 y requiere 1/4" tornillos de suspensión, los tornillos dobles terminados con un retraso en una final y perno rosca en el otro. Estos puntos necesitan un agujero piloto para perforar a través de la pared y en la 2 x 4 con una broca piloto de 3/16". A continuación, el agujero es perseguido con un 5/16" bits sólo a través de las capas de la pared para ampliar para el extremo del perno. El quinto agujero para el piñón se hace más adelante después de la Asamblea principal para asegurar que los dientes del engranaje de acoplamiento correctamente.

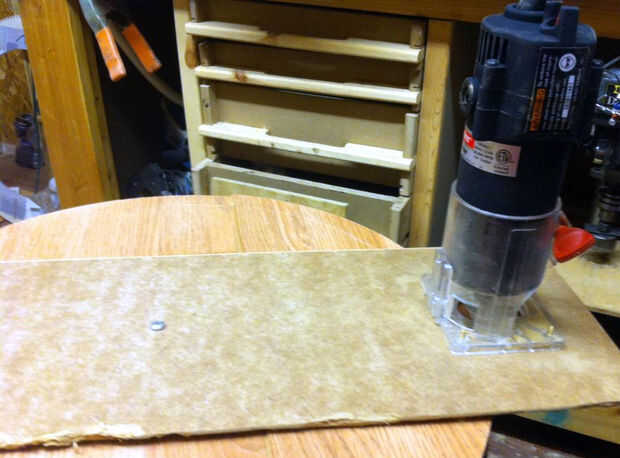

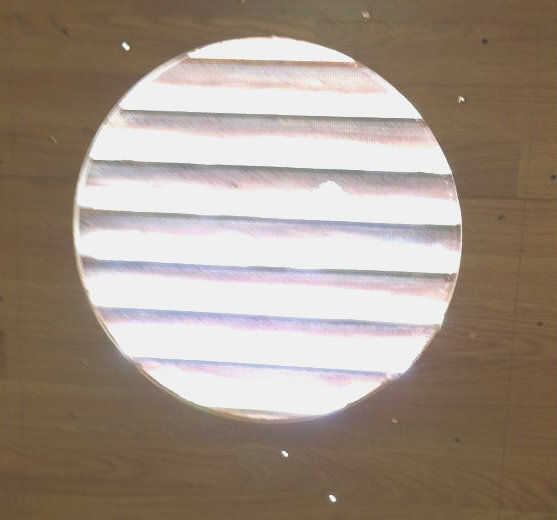

El punto central de la abertura de diámetro de 18" está marcado y usé una fresadora pequeña con una tienda de hecho plantilla de círculo. La plantilla es simplemente una brújula plana grande con un alfiler en un extremo y un montaje para el router, 9" centro a borde del pedacito. El pin del centro es un tornillo a través de la pared de un monte fuerte permitiendo la plantilla entera a girar sobre el punto central. Para construir la plantilla he utilizado un tablón sobrante del suelo laminado. Taladrar unos agujeros para empernar la fresadora hacia abajo y un agujero más grande para la broca se extiende a través de. Un tornillo de chapa fuerte se sujeta por el otro extremo y en el centro de la abertura. I taladrar un agujero piloto a lo largo del perímetro de la abertura para que la broca en la pared, movido de un tirón el interruptor y enruta el círculo.
