Paso 1: Hacer el marco
El boquete de aire se crea mediante el uso de la madera del marco. He utilizado un espacio de 1/2 pulgada. Tenga en cuenta que se mejora el rendimiento térmico de este marco de la ventana por no usar a un espaciador metálico entre las capas de vidrio.
Diseñé mi marco para 1/8" de cristal y moldura de 3/8". La ranura del aro tórico es 1/8", que es una mala elección porque había no hay juntas tóricas disponibles con el diámetro apropiado. Debes encontrar la junta tórica y permiten determinar el ancho de la ranura. La junta tórica debe elegirse basándose en su área de sección transversal. La zona debe coincidir con el área transversal de la ranura. Ver la selección en http://www.mcmaster-carr.com. Me sorprendió cuánto algunos de estos costos de materiales. Encontrar algo resistente a la intemperie por lo que la radiación UV no destruye inmediatamente. Para mi prototipo, he usado masilla de silicona, que era barato pero se hace el cristal muy difícil de eliminar. NO UTILICE MASILLA!!
La madera que usé para esta demostración es pino de encuadre-grado 2 "x 4" madera. Cuando hago esto para un proyecto más grande, voy a usar algo mucho más agradable. He leído mucho acerca de windows y no parece haber un consenso sobre qué madera es mejor para windows. Usar roble blanco, pero cualquier madera dura o blanda se puede encontrar en uso comercial, así que supongo que no mucha materia.

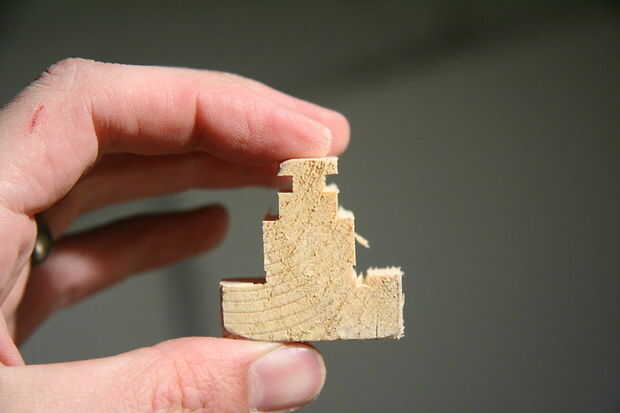

Cuando usted está cortando este perfil, asegúrese de que usted produce suficiente para su proyecto. Medir el perímetro exterior de las ventanas y agregar 10% al total para todas las ventanas. Si usted está haciendo un marco para una ventana muy grande, o si su acción es piezas cortas, puede tener un mayor cuidado sobre la cantidad exacta de material. También, una ventana más grande que 3'x 3', te va a hacer algo más robusto que el diseño presentado aquí. Sólo un pensamiento, el Sr. Fox.
Uno de ustedes tendrá un dibujo de la sección transversal---simplemente lo sé. He decidido no proporcionar un dibujo técnico porque el punto de este artículo es demostrar un concepto; no es una ingeniería de consulta. Sabrás la diferencia porque los conceptos son gratis. El otro viene con una cuota---y por lo general 10% por adelantado.
