Paso 11: Trasplante: montar regulador

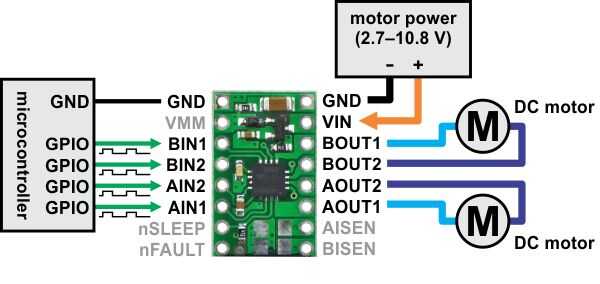

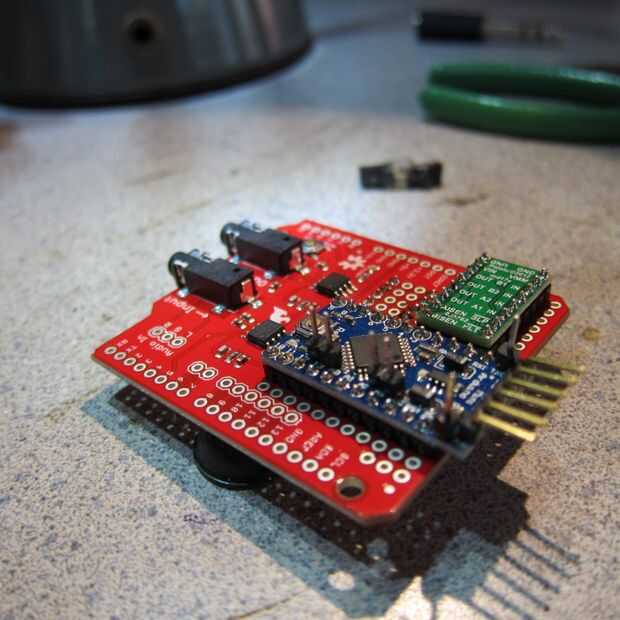

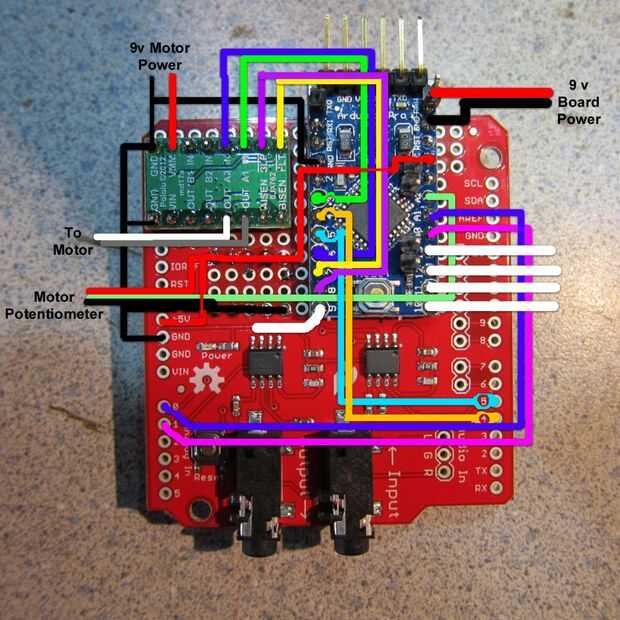

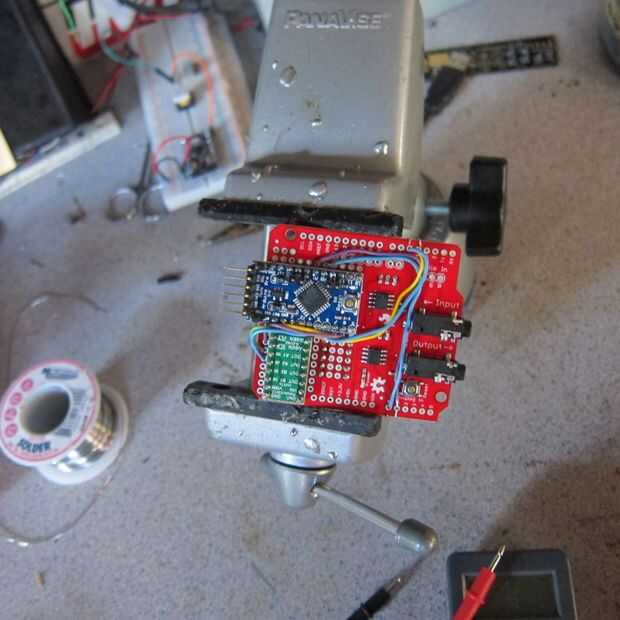

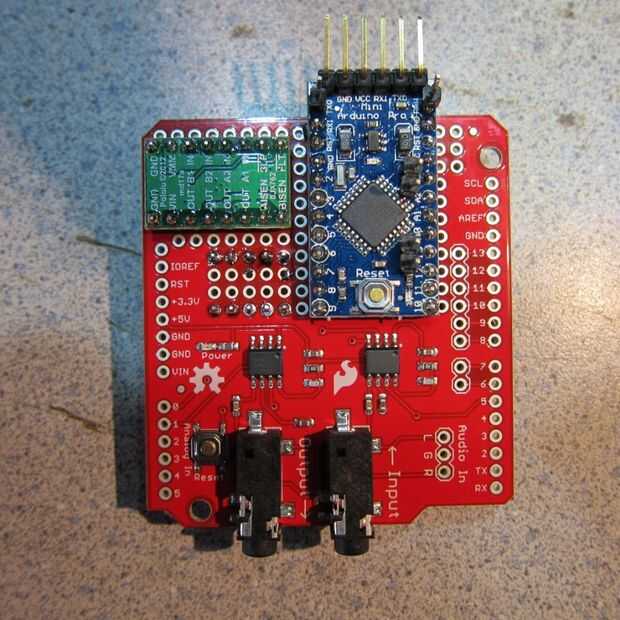

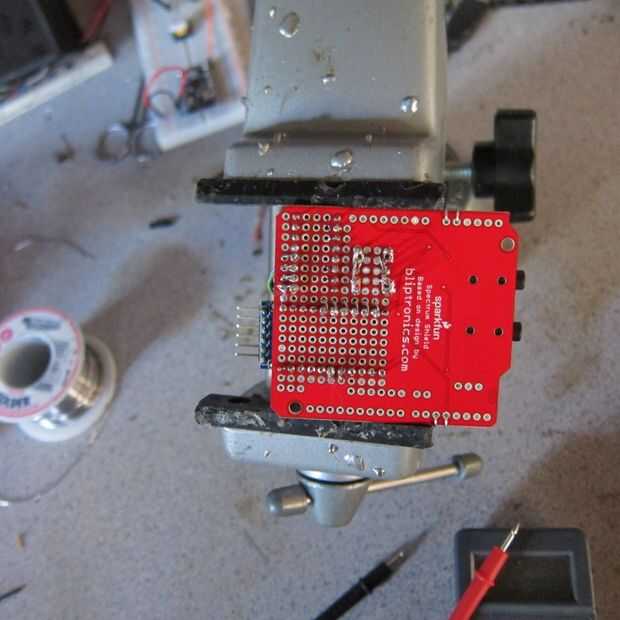

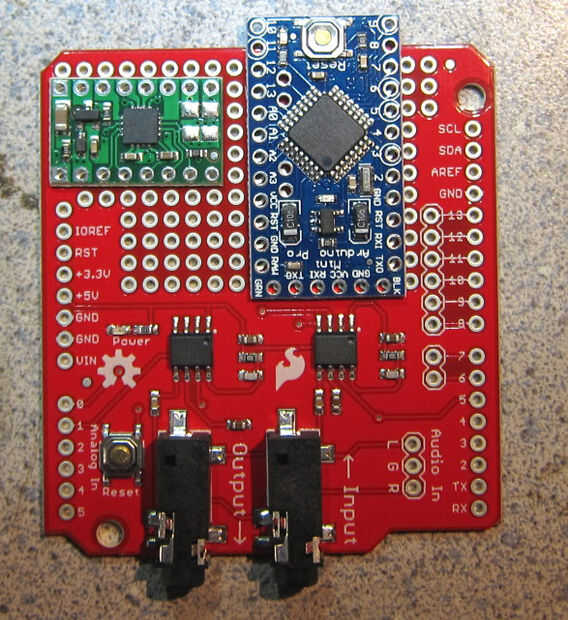

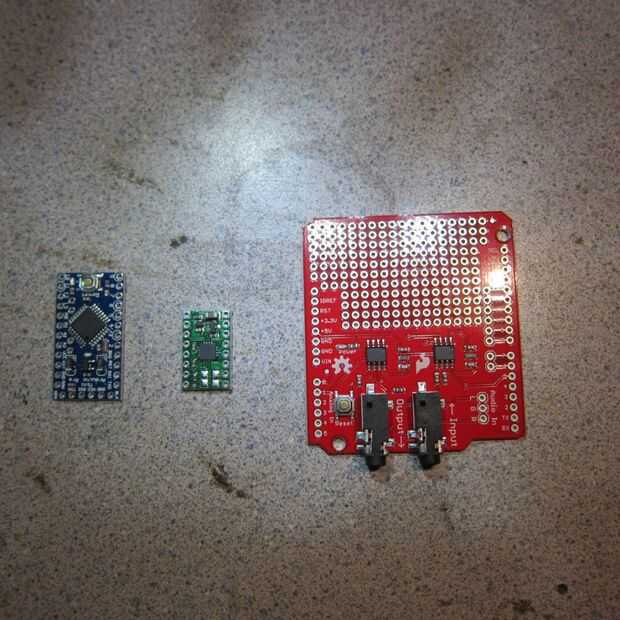

Así que tenemos nuestros tres componentes para nuestro controlador de mandíbula. El escudo de espectro es lo suficientemente grande para acomodar el mini pro MC y el regulador del motor como se muestra en las fotos. Tiempo de romper el soldador y montar estos. Usted puede encontrar un diseño alternativo, pero se trata de cómo mía. Pind encabezado se extienden a través de la Junta donde se conseguir cableados según el diagrama de cableado. Cable de calibre más pesado puede utilizarse en los cables de potencia del motor (el mismo calibre es en los cables de alimentación de 9v en el Elvis Alive). Los otros cables pueden ser calibre más pequeño. Para la conexión de pines en la placa montada, opté por usar alambre sólido. Energía (arduino, sensor de posición del motor y potencia del motor) utilizar alambre encalladura porque el flex más sin romperse. Se proporciona un esquema detallado.
