Paso 2: Construcción de la versión básica

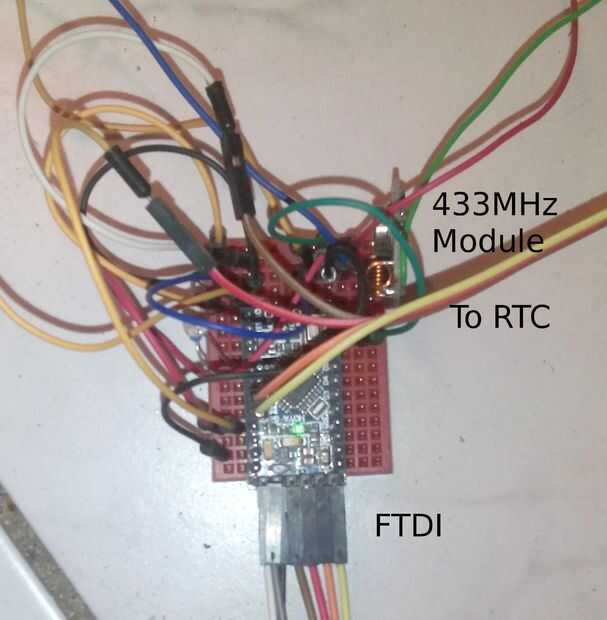

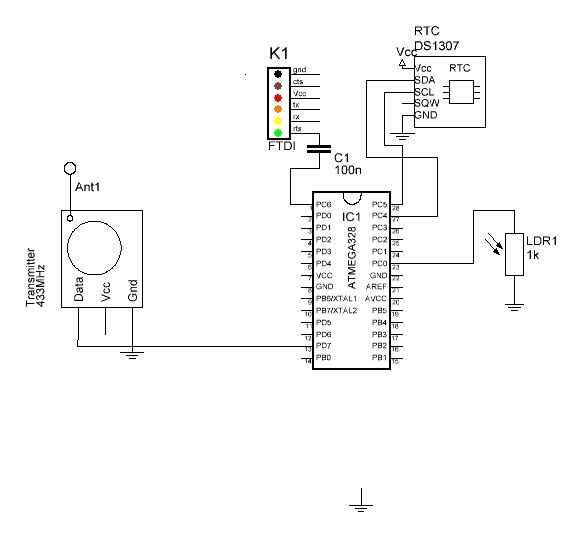

El circuito es bastante fácil. Es un Arduino Pro Mini con 3 componentes adicionales:
UN DS1307 RTC
Un transmisor de 433 MHz
Una LDR

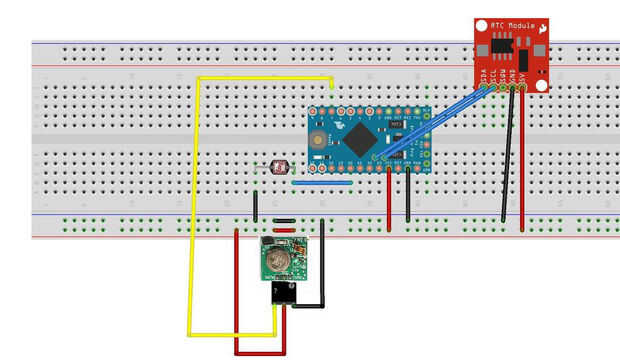

El RTC es un módulo I2C conectado a SCL SDA (A4) (A5) y Vcc y tierra.
El transmisor de 433 MHz es sólo un transmisor barato que cuesta aproximadamente 1 euro junto con el receptor (que no utilizamos). Se conecta al Pin Digital 7 y por supuesto a Vcc y tierra
El LDR es un tipo k 10 (pero que no es tan importante). Se conecta entre A0 y la tierra. El protocolo "normal" parece favorecer resistencias variables como un LDR entre Vcc y una entrada analógica pero un no hacerlo ya que quiero utilizar la resistencia de pullup interna como divisor de tensión. Guarda un resistor. Por lo tanto la LDR está entre tierra y A0.
Con respecto a colocar el RTC SDA y SCL en un Arduino Mini Pro hay un pequeño problema. El pin A4 (SDA) y A5 (SCL) están generalmente en una configuración extraña que les impide ser utilizado en un protoboard. Como hay muchos clones mini pro, es difícil decir exactamente dónde encontrará los pernos, pero debería ser bastante obvio a su bordo. Usted tendrá que acercarse a los A4 y A5 de la parte superior aunque. No soldar las patas sobresalen en la parte inferior 'para el uso de la protoboard' como que causarán problemas.
Generalmente, si usted compra un clon mini pro llega con un número de pines macho que todavía necesitan ser soldadas en. A menudo tendrá 6 pernos de ángulo de 90 grados para la cabecera Programación de FTDI. Mi consejo sería no utilizar aquellos pero sólo tiene que utilizar un pin 6 recto femenino o masculino encabezado dependiendo de las necesidades que su adaptador USB FTDI.
Usar encabezados de macho o hembra encabezados por los otros pernos y si usted de la soldadura de estos en la parte inferior o en la parte superior ya depende de tu situación: Si quieres mantener esto en un protoboard entonces hombres encabezados en la parte inferior son elección de yr. También si usted quiere construir en placa perforada o donde simplemente se enchufa en el mini pro perfboard, encabezados en la parte inferior son su elección.
Si desea conectar las conexiones de la parte superior, cabeceras masculinas en la parte superior será muy útiles.
