Paso 4: Añadir el contador de
-enviar la salida de cristal a los pines del contador 11 (contra reloj) y 13 (registro de reloj).
-pin 12 (reloj permiten) debe ser tirado bajo (es decir, conectado a la batería menos) para habilitar el contador.
-pin 8 al menos bus.
-pin 16 a la salida de 5 voltios de la LM317.
El cristal conduce 13 pin para el registro (es decir., pernos de la salida) se actualiza con cada cuenta.

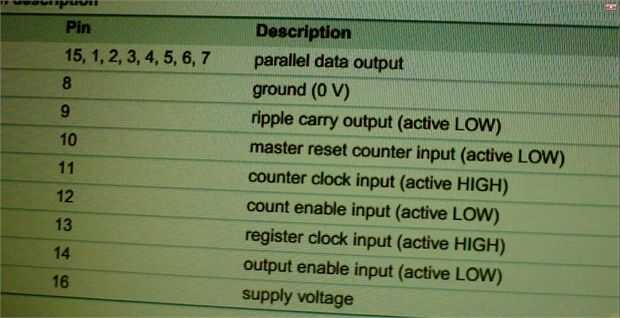

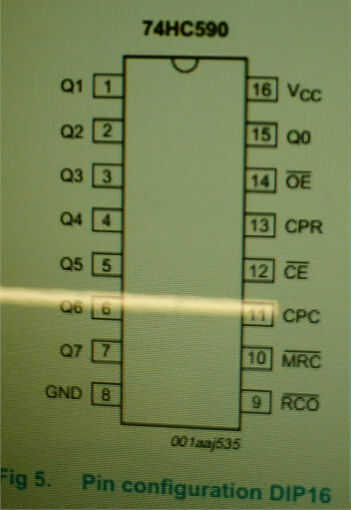

Las fotos muestran conexiones de dos fichas diferentes, pero es la misma parte, pernos de la misma, nombres ligeramente diferentes.
hoja de datos de 8 bits contador
http://PDF1.alldatasheet.com/datasheet-PDF/View/28018/ti/SN74LS590N.html
