Unidad de almacenamiento en cinta VHS (4 / 8 paso)

Paso 4: Abra la unidad y bien el circuito de coche LED

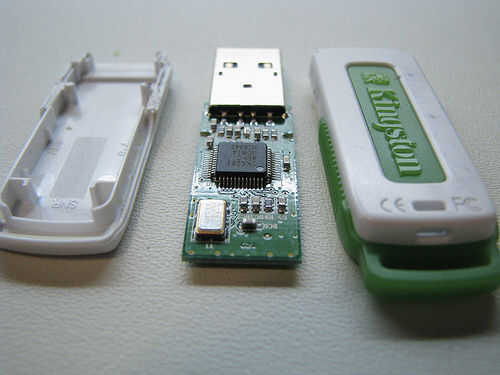

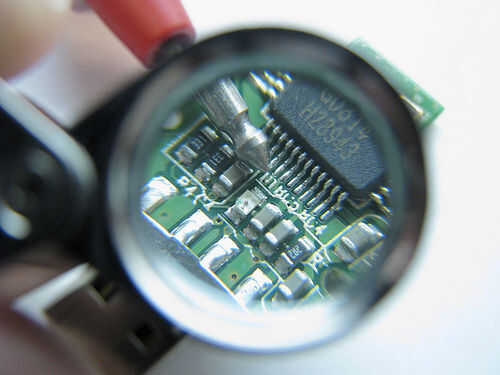

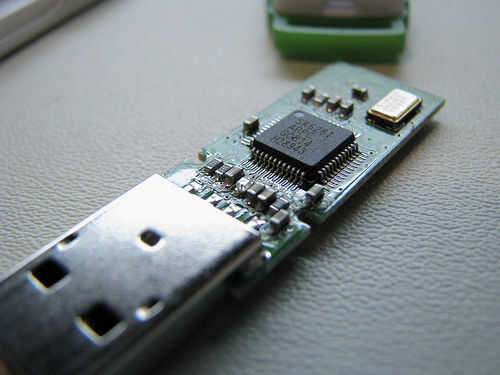

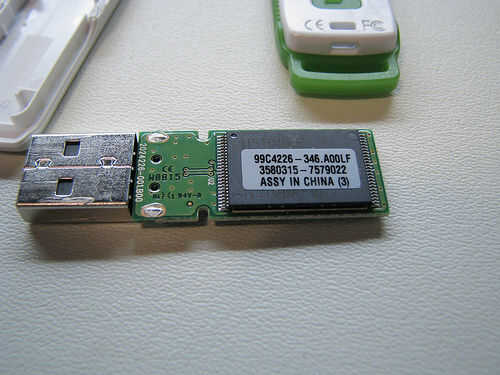

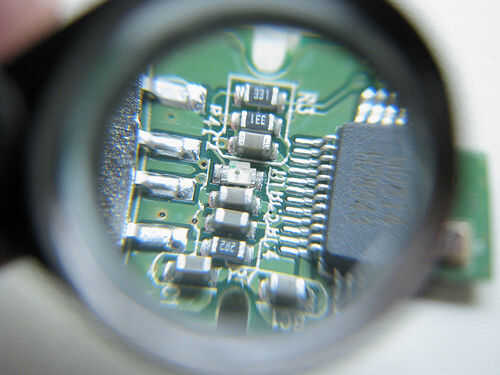

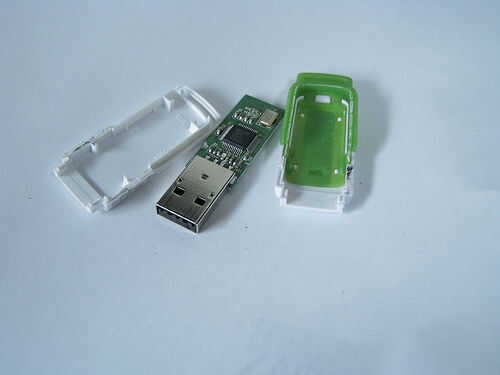

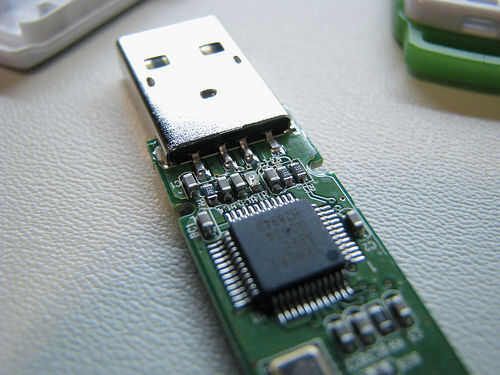

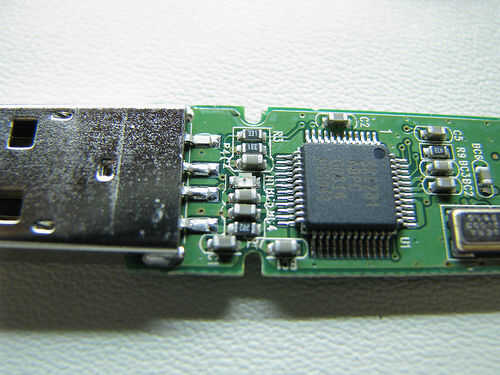

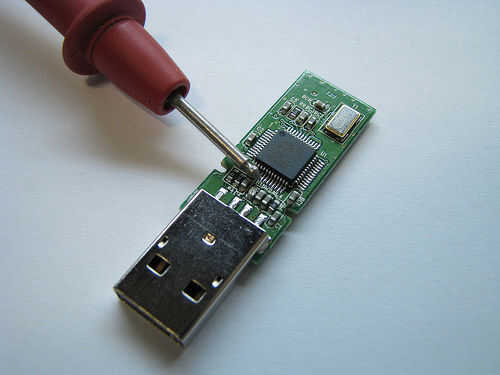

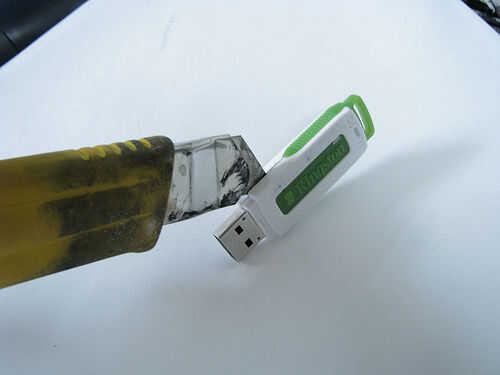

Se necesita resolver el caso de la impulsión del pulgar USB abierto. Esta unidad de Kingston fue muy fácil de abrir. Cuando un lado estaba libre el otro lado casi cayó abierto. Cuando se expone la electrónica del coche deberás cazar el LED. En pequeños dispositivos como este será para montaje en superficie por lo que puede ser un poco difícil de detectar. Busque un dispositivo claro pero si usted todavía no mancha solo conéctelo y ubicarlo de esa manera. Una vez que encuentre el LED necesita trazar donde está siendo controlada de. Los rastros son igualmente minúsculos, así que puede que desee utilizar una lupa lupa para facilitar las cosas. Echa un vistazo a la imagen de mi punta de plomo multímetro Fluke al lado del LED. Era difícil meter huellas con él ya que lo que parecía ser tan finos como mi pulgar pero finalmente conseguí cosas trazadas. Resulta que el R3 es la actual resistencia limitadora para el LED.
