Unidad de almacenamiento en cinta VHS (5 / 8 paso)

Paso 5: Cable a la unidad

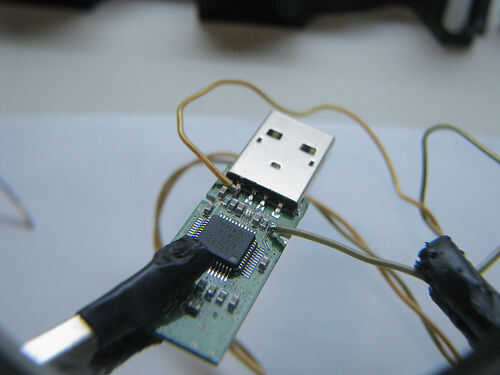

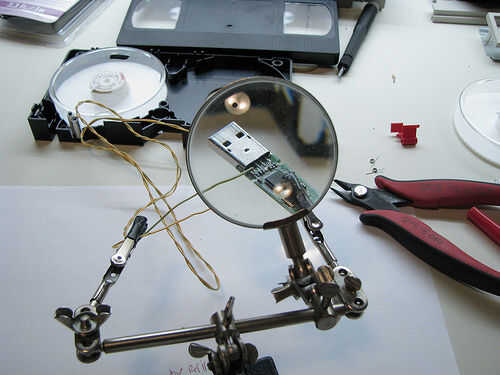

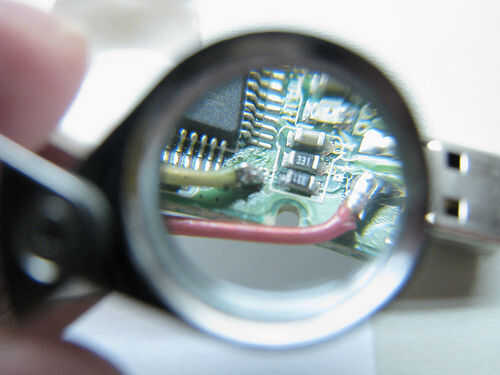

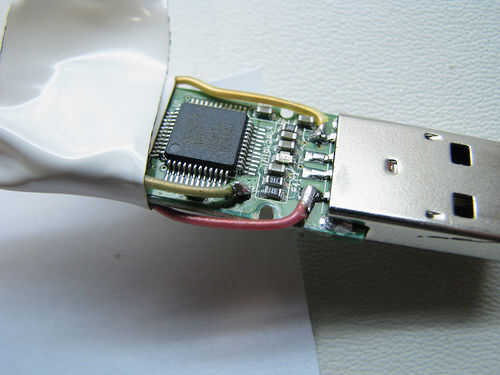

Usted tendrá que soldar los cables a las conexiones positivos y negativos del USB. Echa un vistazo a esta página de pinout USB para obtener información o simplemente meter las patillas externas para determinar la polaridad. Algunas manos que soldar la conexión más fácil. Recomiendo usar algunas manos que tienen una lupa incorporada. La tercera conexión que usted necesita para la soldadura a es la salida de LED que se identificó en el paso pasado. Una palabra de advertencia aquí, soldadas a la resistencia de montaje superficial para acceder a la señal y funcionaba bien pero interrumpió unos minutos más tarde. Aunque el calibre del alambre era pequeño tenía suficiente influencia para tirar de la soldadura y del cojín desde el dispositivo de montaje superficial. Tuve que raspar la máscara de la soldadura de la traza y la soldadura para. Una vez que confirmó que estaba trabajando vierte pegamento caliente sobre todo el dispositivo para asegurarse de que no era sin más la tensión en ninguna de las conexiones.
