Paso 4: Prueba de la unidad de aro y swing brazo

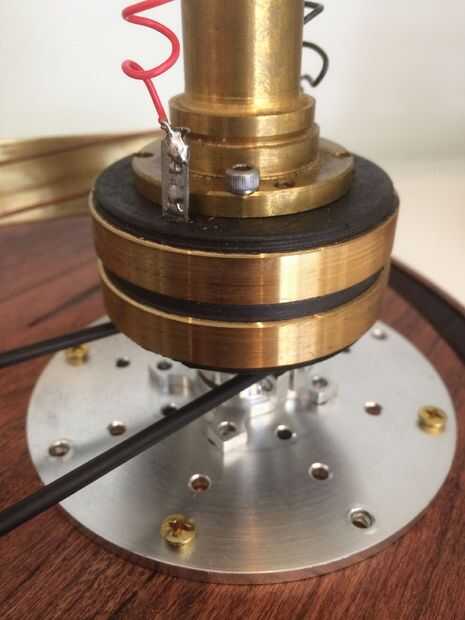

Después de cavar un poco todo en el laboratorio EE, encontré una inusitado Monkeylectric bicicleta habló LED instalación con una unidad de aro de goma agradable! Esto sería fácil trabajar a máquina para atar mi columna y encajaría muy bien en la polea conducida. Los dos anillos de latón planos sólo sería necesario a algún tipo de armadura a la prensa contra ellos para transferir la señal de audio.

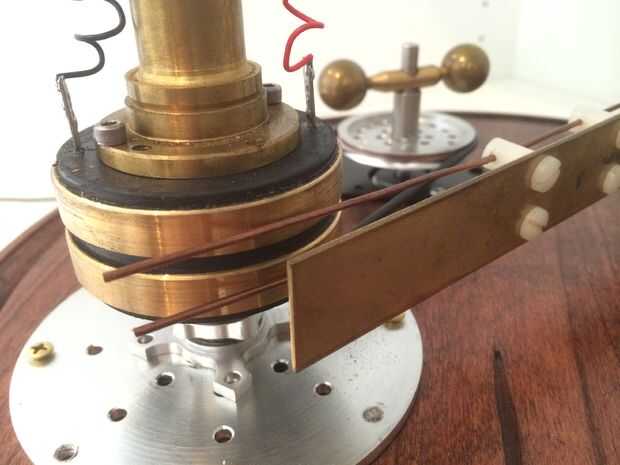

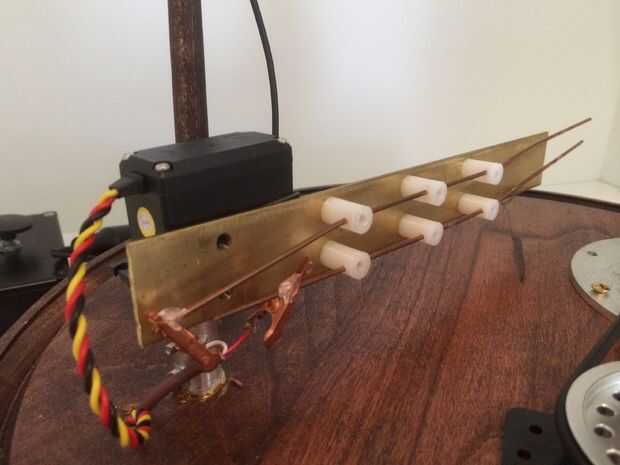

Decidí hacer un oscilación del brazo ser servo controlado para empujar dos varillas de cobre contra los anillos de latón. En pocas horas había hecho esta unidad de latón con estilo barra plana con separadores eléctricos sostiene las barras de cobre. Los dos cocodrilos cobre llevar la salida del amplificador en las barras de cobre y son sobre todo apenas para las miradas como pude haber soldado los.
El servo es necesario algún software de control, así que hice un Arduino rápida codificación de sesión para embragar y desembragar el brazo cuando se pulsa un botón. Sólo tomó un poco de ensayo y error para llegar a los valores de posición para dar una cantidad adecuada de presión en el anillo de resbalón.
Finalmente cableados en altavoz de acuerdo con algunos cables rojo y negro con espiral y fue tratado a cristalina audio por el altavoz mientras se gira.
