Paso 5: Hacer la base de la unidad

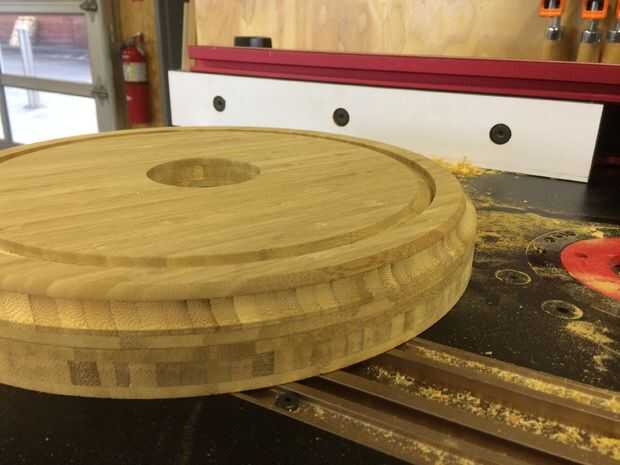

Esta fue una de las partes más dolorosas del proceso. Realmente tuve que construir dos bases puesto que la impulsión final usando el motor paso a paso era más grande que el plan original. El primero fue hecho de Plyboo en el ShopBot y redondeado sobre el router de mesa.
Para la base más grande, el ShopBot había sido trasladado temporalmente a una tienda diferente así que decidí utilizar el router DMS y una trayectoria de herramienta creada en fusión 360. También, desde el motor paso a paso que iba a la disco la pieza era bastante alta que necesitaba una base alta con suficiente espacio para montarlo junto con todos los componentes electrónicos.

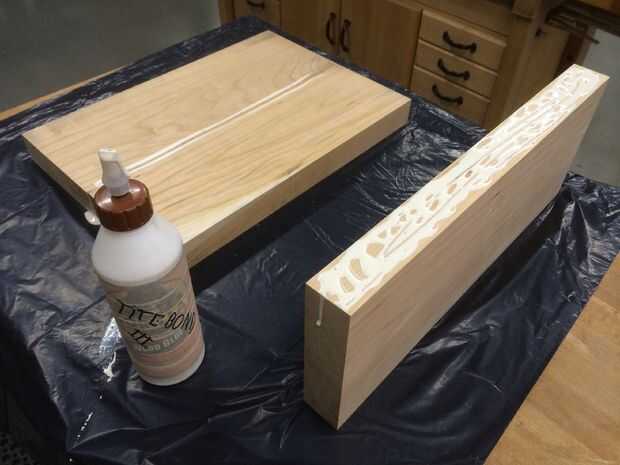

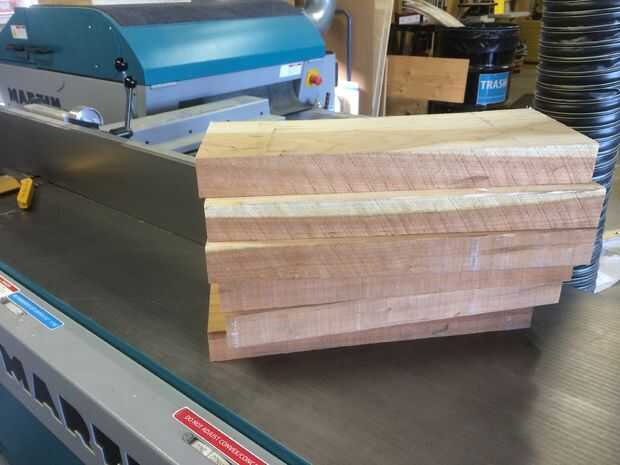

He encontrado una tabla agradable que fue alrededor de una pulgada de espesor y montada en un bloque de 18 "x 18" que tenía casi dos pulgadas de profundidad de corte con la Sierra de mesa, unir, cepillado y pegado lo para arriba. Luego lanzó sobre el DMS y enfrentado para conseguir listo para el corte que hizo un lío enorme.
La diversión ahora comenzada como luché la leva incipiente para la salida de DMS de fusión, finalmente sólo ser capaz de hacer operaciones de perfilado. Todavía estoy investigando por qué cualquier bolsillos o adaptable paths claro g-código generan borked que el DMS, pero básicamente tomó toda la tarde para cortar este bloque en un círculo.
Finalmente, asumí lo al router tabla hacer el pedacito de Ogee ronda sobre el borde superior y para cortar la ranura para sujetar la tapadera. Meter debajo para sostener las placas de circuito debía ser (muy horrible) encamina a mano, que voy a describir más detalladamente más adelante en este instructable.
