Paso 8: Añadir el cuadro de electrónica y control
Por todas estas unidades de efecto, deseaba que ser como plug-and-play como sea posible. Para el trémolo que encaja el amplificador del altavoz en la base para que tuviera salidas y entradas de nivel de línea. También, el motor paso a paso y la electrónica del coche tendría que ser interna.

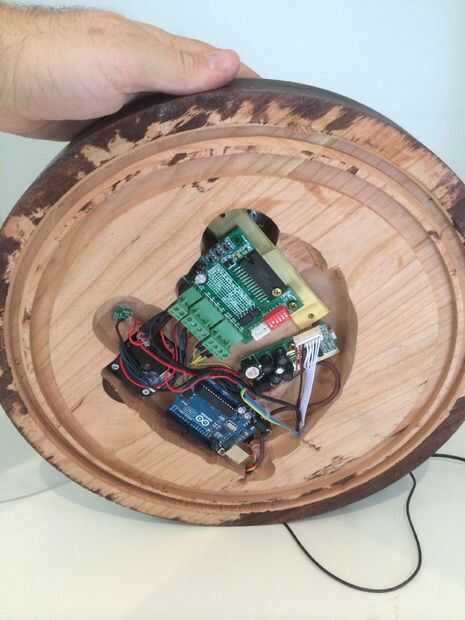

Aquí está esa foto que he mencionado anteriormente. Puesto que el DMS era difícil, encamina a mano (si se puede incluso llamar así) un loco bolsillo para mantener a todos los de la electrónica. No la más bonita, pero lo hará.

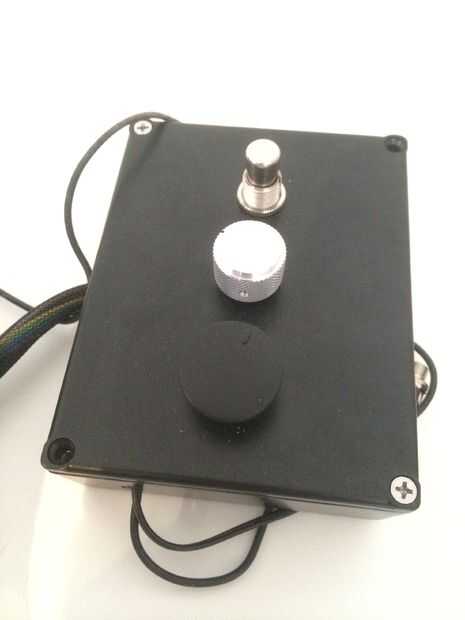

Se instaló un Arduino Uno (se quedó sin nada más) y programado para enviar señales de control para el tablero de conductor de pasos y enviar un servo salido comprometerse el conmutador basculante. Tomé una caja de aluminio y montado el volumen para el tablero del amplificador, un pote para el Arduino para el control de velocidad y un push-push-botón de encendido para el conmutador.
Para enviar la señal de audio a los altavoces, usé un amplificador PCB clase T Dayton Audio 15W de piezas Express. La perilla de control de volumen externo funcionó a la perfección para mis propósitos.
