Paso 1: diseño
Usted necesitará lo siguiente:
- unos 3-4 mm de madera contrachapada
- un accesorio de la lámpara
- un interruptor de
- cable o el enchufe
- papel de aluminio
- pegamento para madera
- una lámpara UV

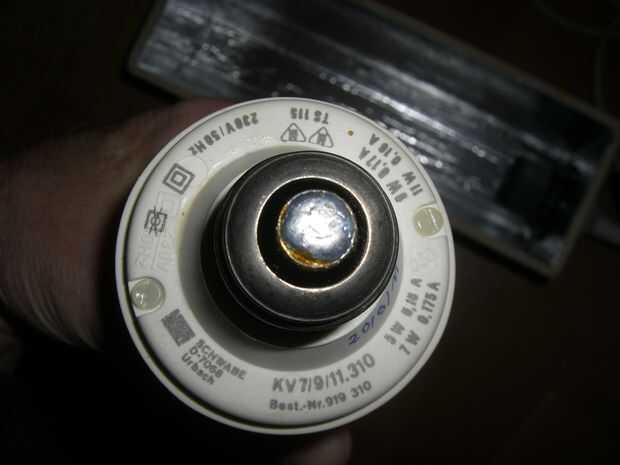

La parte más costosa será la lámpara UV. Yo tengo la mía de ebay esos días algo entre 10 y 20€. Es tipo T5 115 y aunque no pude encontrar el proveedor inmediatamente otra vez estoy seguro de que un poco de investigación muestra algunos resultados (como noto el código postal en esta lámpara tiene 4 dígitos que fue cambiado a 5 en el 2000 o algo así; así que esto era probablemente un resto de stock). Las bombillas se venden para reptiles calentamiento en fuentes del zoo. La UV una parte es importante puesto que los PCB se convierten en luz de 440 nanómetro (que está un poco por encima de UV / A hacia el azul visible).
La carcasa está construida en forma parabólica - aproximadamente. No es necesario tener una forma parabólica. Sólo necesita piezas idénticas 2 x 2 en el lado largo, una parte superior y dos piezas de forma izquierda/derecha (uno con un agujero para el montaje de la lámpara). Este agujero se coloca en el punto focal de la parábola. Las piezas de la izquierda mejor se cortan después de pegar el PDF impreso en un pedazo de madera contrachapada. Pruebe la colocación de la lámpara en la parte de un lado. También Compruebe que la lámpara ajusta a las dimensiones. Si no cabe simplemente puede imprimir una versión ampliada de las piezas laterales. En ese caso no use las medidas (en milímetros) para más tarde.
Las piezas laterales rectangulares pueden cortarse libremente en una sierra circular con un exceso de bits. Utilice papel de lija para ajustar las uniones de inglete. No debe ser exacta! Pero también no debe tener agujeros. Si así usted debe cerrar con alguna masilla para madera prefiere.

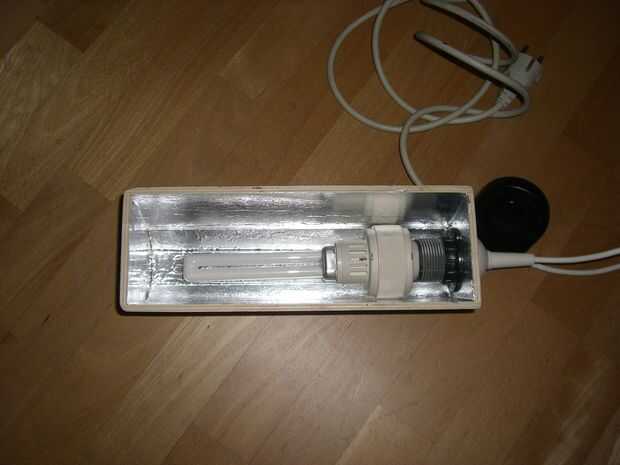

Una vez que las piezas se pegan de pintura el interior fina con pegamento para madera o pegamento universal. Luego cubrirlo completamente con papel de aluminio. Finalmente montar el accesorio de la lámpara y coloque la lámpara UV.
Para mi dispositivo utilizan algunos repuesto cable y un interruptor de pie (sí, demasiado grandes y torpes pero funciona y no me importa mucho). Estoy seguro que no eres estúpido si buscas dispositivos de PCB. De todos modos: esto trata de alta tensión y esto sigue siendo peligrosa.
Por lo tanto, eso es todo. Una unidad de exposición de menos de 20€ en total.
