Paso 2: Exponer un PCB

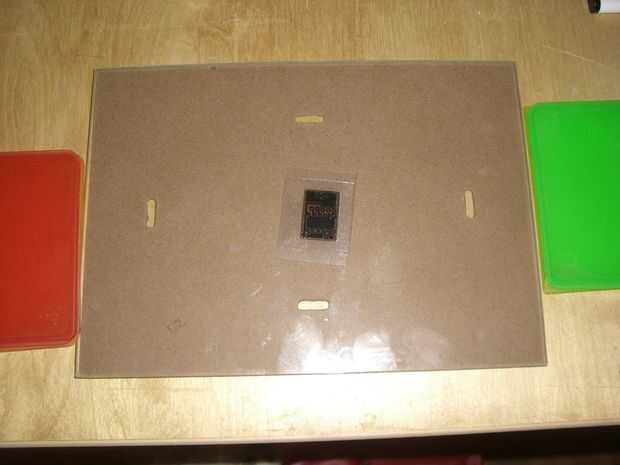

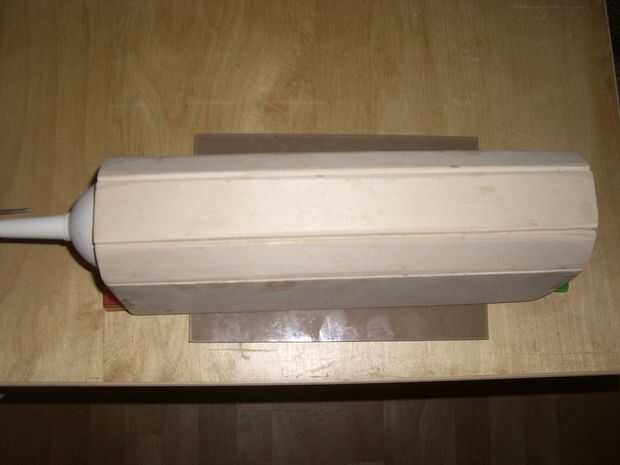

Utilizar un marco barato pequeño para la exposición. El cartón del marco se utiliza como base para el PCB. En la parte superior colocar la transparencia con el diseño de PCB impreso y de colocar el vidrio del marco. Creará una superficie limpia para la exposición. Izquierda y derecha del bastidor colocar pedazos de desechos de plástico que son un poco mayores que la marco más PCB. En estas piezas de plástico colocar la unidad de exposición para que no se mueva la cubierta de vidrio y finalmente dis-Alinee la impresión del PCB.
Ahora encienda la unidad de exposición con el interruptor, espere 4 minutos y desarrollar/grabado PCB como de costumbre.
Necesita tener en cuenta que el tubo de la lámpara cubre 2/3 de la caja solamente. La placa debe colocarse en esta área o será finalmente no recibe suficiente luz UV.
Nota: Puesto que mi PCB siempre es muy pequeña yo uso un vaso de precipitados de Schott puso en la estufa para grabado. Solo derribo calor poco antes de arranque el hervor. Funciona perfectamente ;-)
