Paso 2: Información técnica

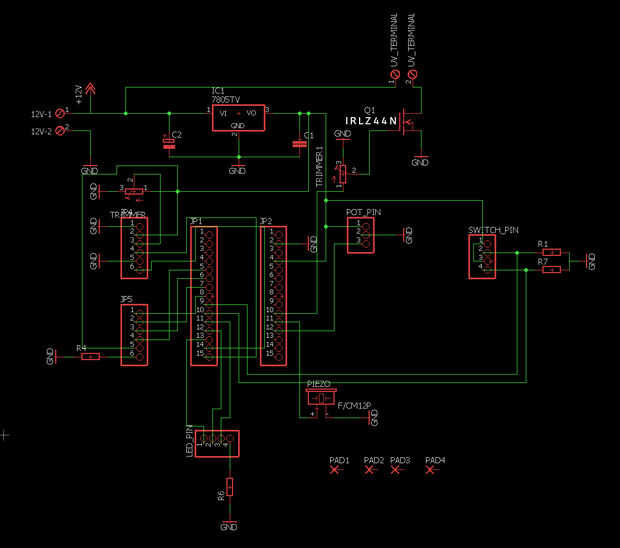

Esquema es un lío pero básicamente hice simplemente expansión shield para arduino nano donde enchufar los cables, resistencias pullup/abajo, zumbador, terminales, etc. de FET... Ese regulador de 5v externo no es necesario si utiliza construcción de arduino en regulador.

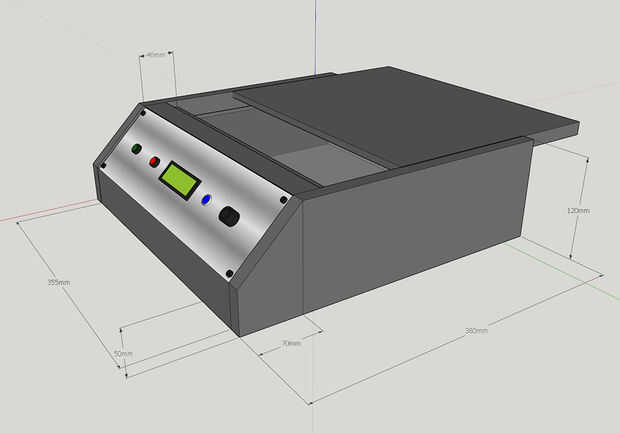

Panel de cristal dentro de la unidad es del viejo explorador. Que determina el tamaño de mi caja.
R1 y R7 son resistencias de telecine de 10 k.
R4 y R6 son ~ resistencias límite actual de 200 ohm para led y luz de fondo lcd.
Ambos trimmers son ~ 5 k. Creo que usted puede usar otros valores también. LCD brillo y tensión a la puerta del FET se controlan con ellos.
Son para alisar el propósito regulador LM7805.
C2 1uf-10uf
C1 de 0.1uf
IRLZ44N FET o lógica similar nivel del fet. Éste es de tipo bit en matar pero que la tenía puesta una ronda.
A potpin até pote de 5 k de varias espiras. Si usted está usando mi código recomiendo usar pot multivuelta porque la precisión es mucho mejor comparada con olla normal.

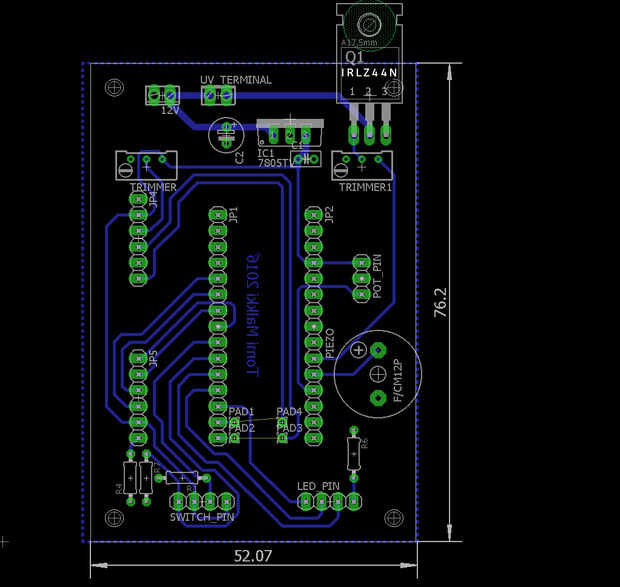

PAD1 y 4 están pensados para ser conectado mediante el cable de puente.
PAD2 y PAD3 están pensados para ser conectado mediante el cable de puente.
Piezo es 5V continua sonido piezoeléctrico zumbador. Sé que número de parte exacto. Comprado de ebay.
