Paso 1: Los componentes
Partes mecánicas:
-Cristal:
De un marco de cuadro antiguo. 145 x 95 x 2, 2mm
-Tapa:
(152 x 99 x 3 mm) de madera con espuma pegada (152 x 99 x 7 mm).

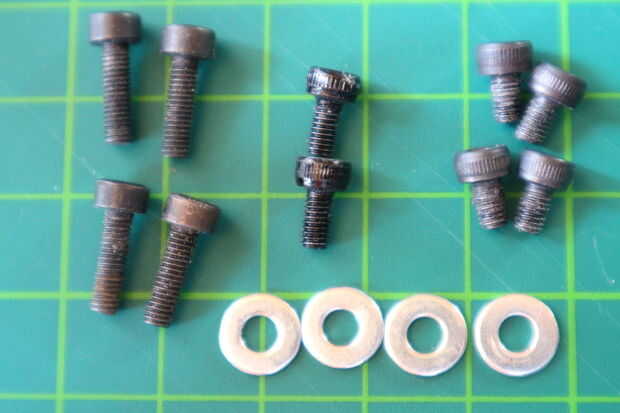

-Tornillos:
4 x M3x 5mm
2 x M3x 6 mm
6 x M3x 10 mm
-Lavadora
4 x m3 (3,5 interno)
-Libro blanco
1 (A5 o más grande).

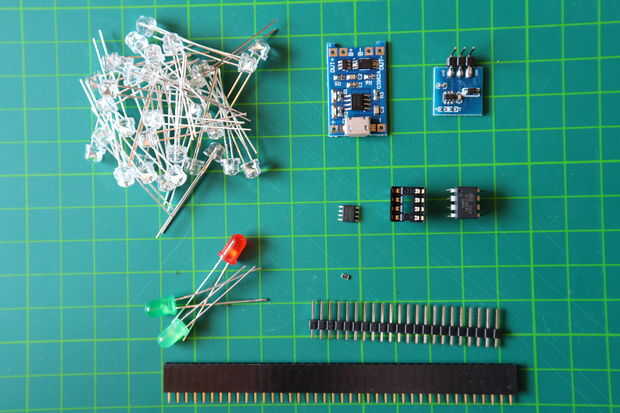

Partes eléctricas
-Batería:
Batería de ión de litio (de pilas portátil)
2 x plana 2, 2Ah (98 x 40 x 6 mm)
1 x Ronda 2, 5Ah (18 x 65mm)

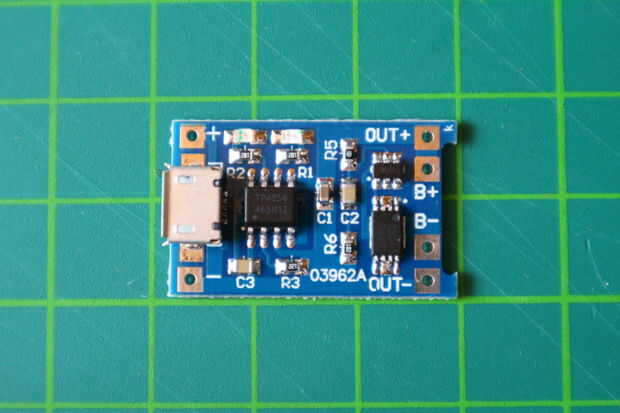

Li - Ion USB cargador:
En cada hogar puede encontrar cargadores de USB -> no hay problemas para abastecerse de combustible. Enlace
LED -UV:
Los LEDs son 5 - 10 veces más eficientes que las lámparas fluorescentes. Esto ayuda a mejorar el tiempo de funcionamiento y mantener el factor de forma pequeño. Además, sólo un MOSFET con una señal PWM es necesario para la conducción.
35 x 390nm, 350mcd, 120°, 3, 3V, 20mA

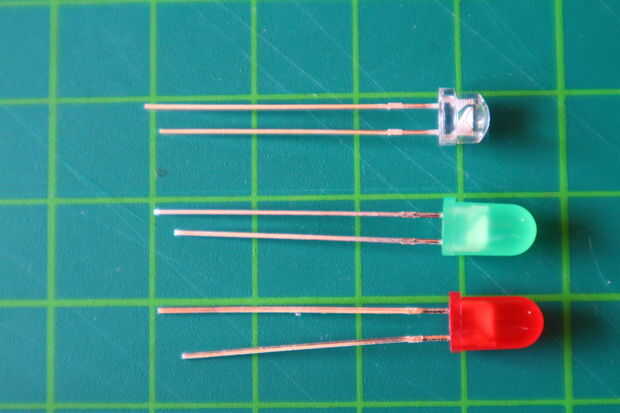

-LEDs
2 x 5mm verde
1 x 5mm rojo

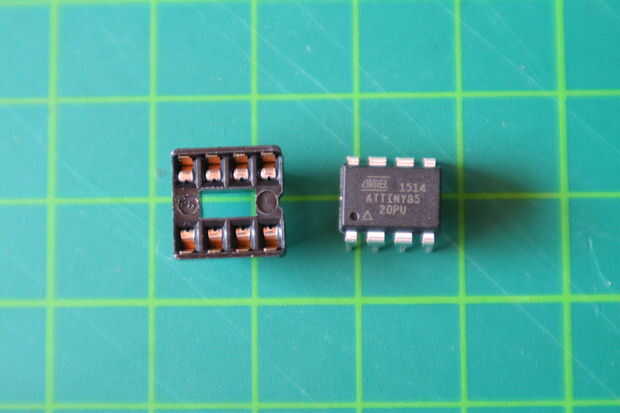

-ATTiny:
Opté por un ATtiny85, porque es pequeño, tiene bastantes salidas y funciones.

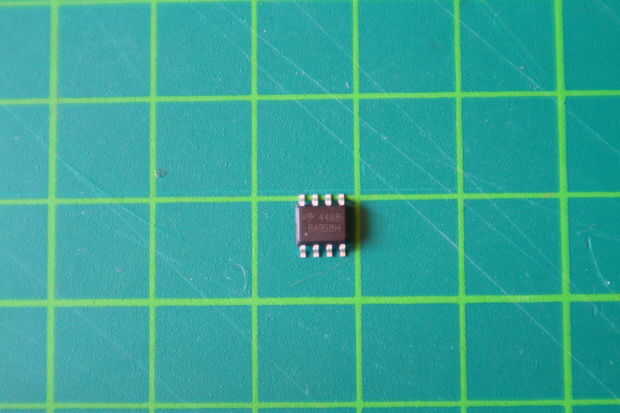

-Mosfet:
El Mosfet de 4468 es en un pequeño paquete de SOIC-8, así ahorro de espacio.

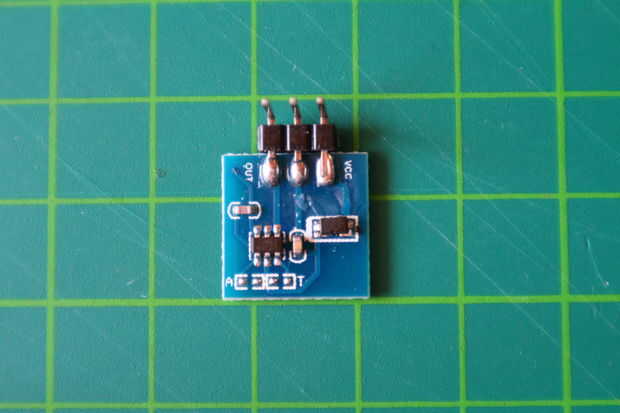

-Sensor capacitivo:
El sensor viene en la parte delantera que no visibles botones y perillas. Enlace
-Resistencia:
De proteger la salida del ATTiny.
SMD1210 DE 1 K
-Perfboard
140 x 80mm para el panel de luz
Uno opcional para el circuito de control
Zócalo -IC
Opcionalmente, para reemplazar el microcontrolador sin soldaduras.

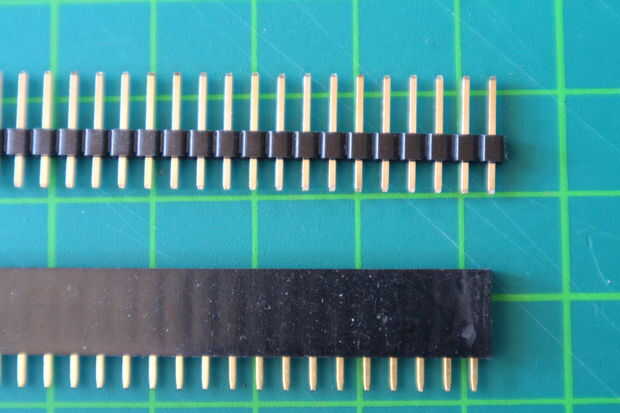

-Clavija / zócalo tira
2 x 2pin
1 x 3pin
1 x 4 pines
-Cable
