Unidad de exposición UV de PCB (2 / 5 paso)

Paso 2: La caja

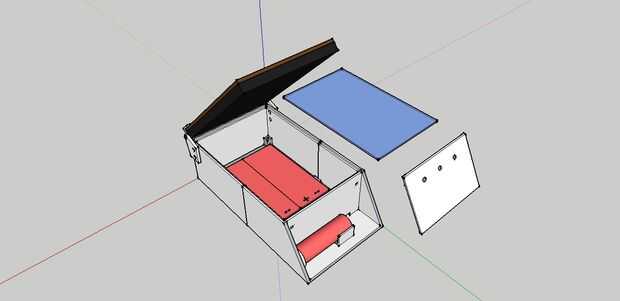

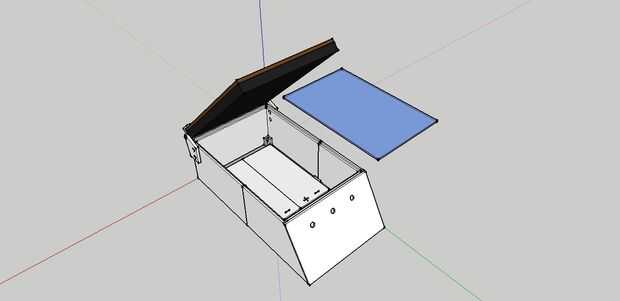

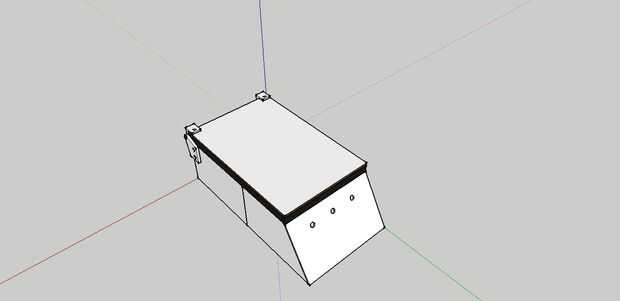

He diseñado todas las piezas en Google SketchUp.

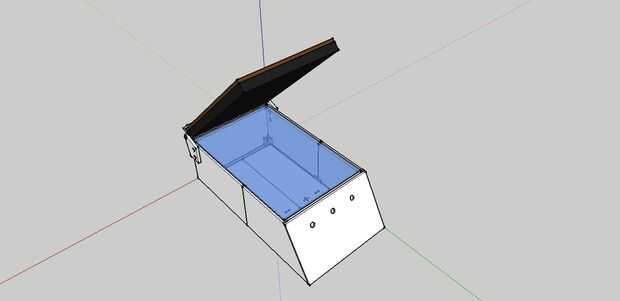

Como guía, tenía todos los componentes y sobre todo la hoja de vidrio.

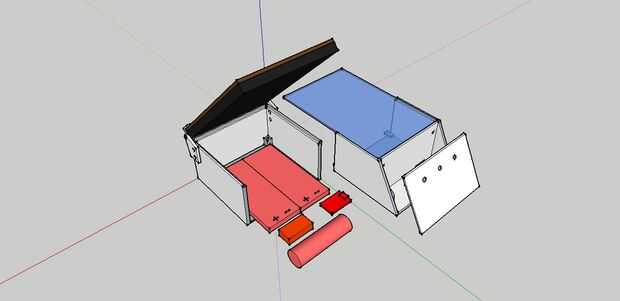

La parte principal del cuerpo se corta por la mitad, porque mi pequeña impresora tiene una placa con sólo 150 x 150mm.

Luego exportar los archivos STL, rebanada e imprimir en mi impresora.

Todos los archivos están en esta carpeta zip:

  • STL
  • SKB
  • ÁGUILA
  • Sketch de Arduino
