Unidad de seguimiento de Panel Solar con una cuerda reloj de sol portátil (4 / 7 paso)

Paso 4: Equilibrio y el panel solar:

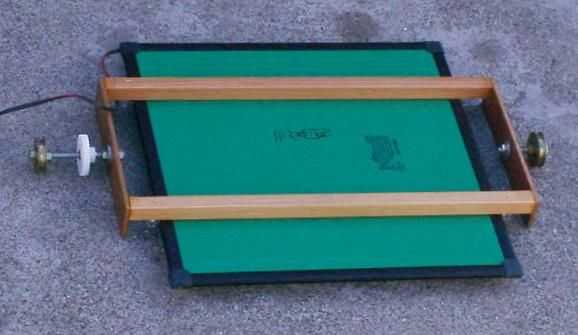

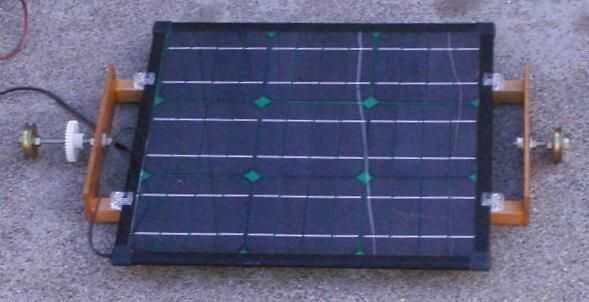

Un ligero, 12 VCC, 12 vatios panel solar fue montado en un marco de madera (barnizado de antemano) y cuidadosamente equilibrado, entre dos clavijas de empuje, para encontrar el centro de gravedad del eje. Los agujeros entonces fueron perforados y corto 1/4" roscadas ejes insertado y aprieta abajo con tuercas y las arandelas grandes para proporcionar un eje absolutamente recto. El panel solar gira sobre cojinetes de rodillos con rodamientos engrasados internos. La masa del panel, el cable de salida de potencia y la resistencia interna de la grasa, retarda la velocidad de los engranajes hacia abajo el mecanismo del reloj sólo aproximadamente 1/3 de uno por ciento. Pero la serendipia jugó su mano para que coincida perfectamente con la rotación del panel para la ruta del sol.

Se podía montar un panel solar más grande en la plataforma, y solvente podría ser utilizado para quitar la grasa de los rodamientos de bolas y lubricante de máquina ligero añadido en su lugar, para seguir al mismo ritmo.

Dos mecanismos de reloj, montados en tandem, deberían funcionar bastante bien para más paneles solares- o un horno solar ligero, montado en un rodamiento de bolas horizontal "lazy susan" base. Pero, en el caso de un horno solar, parece que la mejor manera, para un seguidor solar, tiene la olla apoyado firmemente sobre una base firme, con un reflector ligero conducido reloj / caja de la ventana gira alrededor de la pesada olla de vidrio. Sólo reflectores superiores e inferiores luego se necesitarían, para compensar el ángulo solar y la latitud.

Me avisas si probar esto, ya que tengo que mover a otros proyectos y simplemente no tienen tiempo para desarrollar y afinarla. Pero me encanta ver cómo estas cosas.
