Pero... pronto pierde interés cuando te das cuenta de la necesidad de esfuerzo para instalar su mesa de trabajo, incluso para el más pequeño de proyectos y el esfuerzo por aclarar las cosas, más tarde
SO...being un vago bugger... hice esto...

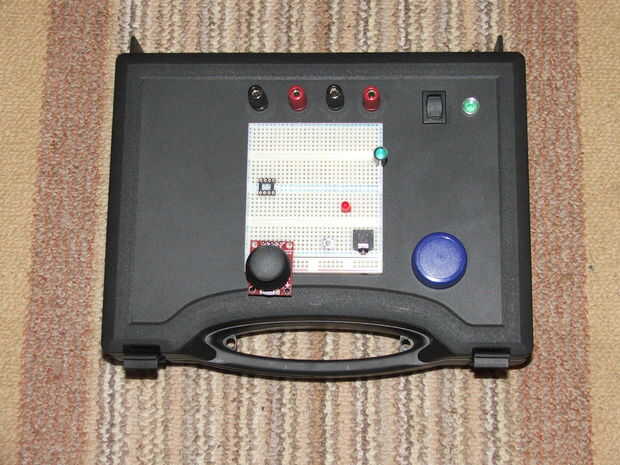

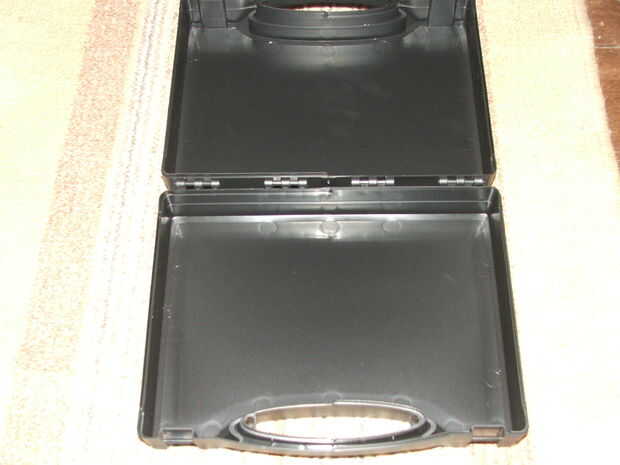

Una pequeña unidad que es portátil y puede almacenar sus accesorios adentro. Muchas veces he querido probar un circuito pequeño, pero ser perezoso no podía ser molestado para cavar hacia fuera de la placa de prototipo, los cables, crear cosas con una fuente de alimentación, etc. por lo que he comprado un pequeño caso que costo $0. 60C hizo una energía dual de la fuente, uno de 5 voltios y la otra variable de 0 a 20v y combinado la unidad entera.
De la energía fuentes son bastante básicos, tanto los circuitos pueden encontrarse en cualquier lugar en la red, por lo que no entra cualquier construcción específica en esta área, pero no dude en preguntar cualquier duda. Uno utiliza un regulador 7805 estándar, y el otro un adaptador DC la LM341 era una unidad de repuesto 24v DC que tenía por ahí, cualquier unidad de 8 voltios a 30 voltios que DC trabajarán con esta unidad.
Diseño no es importante y es la elección individual, las siguientes páginas se muestra mi diseño.
