Paso 9: Conectar Arduino 2 módulo de texto a voz

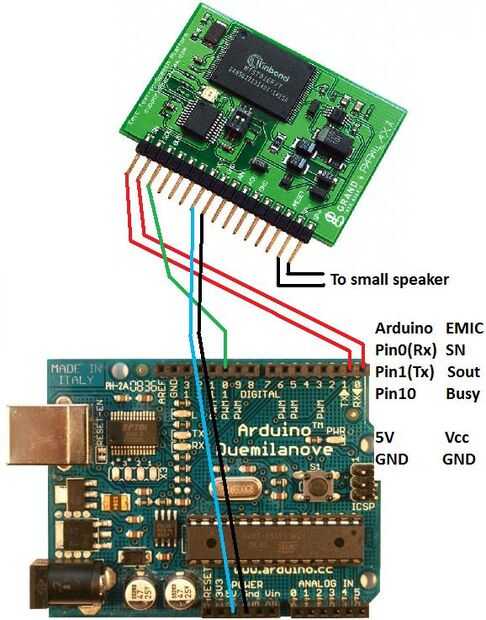

Los cables están conectados de Arduino 2 pernos a la "ÉMICA" uinit que he utilizado como se muestra aquí. La unidad del discurso es una unidad "serial al discurso" y se dispone de varios tipos. El cableado puede variar ligeramente, pero el principio es el mismo:
El enlace serial es a través de los pines Tx y Rx (pines 1 y 0 en 2 de Arduino), hay un "ocupado" pin (pin 10) que dice software espere y no enviar el texto serial al módulo de discurso hasta que esté listo.
El módulo necesidades + 5V de Arduino y también tiene una tierra que necesita conectar a GND de Arduino.
Por último, hay un altavoz + y altavoz - conexión de la unidad de discurso que tiene que ser conectado a un altavoz pequeño.
