Paso 2: Conexiones entre los pines del zócalo y la placa Arduino

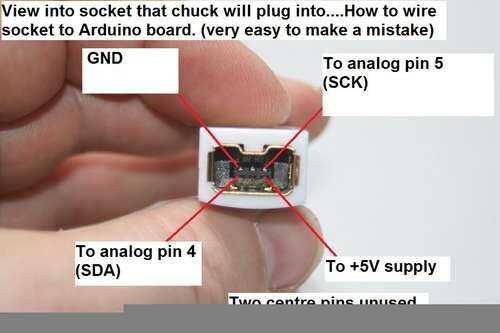

Aquí está una vista de la toma de que han cortado del cable de extensión.
Usted va a conectar a los contactos que se muestra dentro del encaje a los siguientes pines en la placa de Arduino que se usan para "leer" los datos del Nunchuck:
TOMA DE TIERRA
+ 5 v
Pin analógico 5
Pin analógico 4
Con un multímetro barato puede trabajar a que contacto en el conector representa cual cable color en el cable (uso del probador de la resistencia en el medidor).
Es muy fácil cometer un error aquí, así que doble check. A reiterar, esta es una vista en la toma de corriente se enchufa el nunchuck en, no una vista del enchufe en el extremo del Nunchuck.
