Paso 5: Conecte Arduino 1 a Arduino 2
El Arduino que "Lee" los datos del Nunchuck que llamaremos Arduino 1.
El software se ejecuta en este arduino enviará comandos a un segundo arduino-
Arduino2, que (a) ejecuta el TVout software, (b) proporcionar el texto se muestre en pantalla que permite seleccionar las cartas y hacer la palabra que quiero y (c) envía el texto cadenas hacia fuera a un módulo de texto conectado + altavoz.

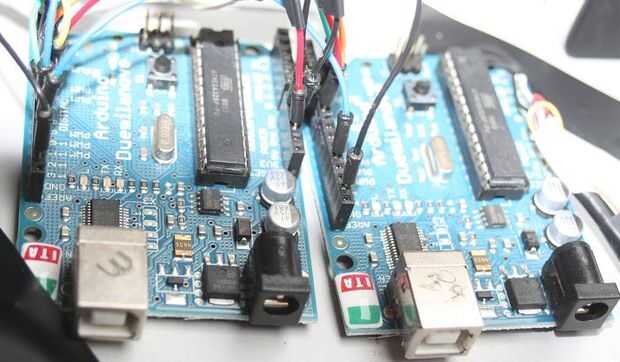

Arduino 1 aquí se muestra a la derecha con los cables del nunchuck que vienen en él. Se muestran los cables del enlace de 1 Arduino Arduino 2 y 2 de Arduino está a la izquierda.
He puesto resistencias de 1K Ohm en cada uno de los cables de enlace aparte el enlace de tierra para limitar la corriente entre los pines de arduino. No estoy seguro si esto es esencial, pero parecía razonable.
