Paso 10: Panel de Control

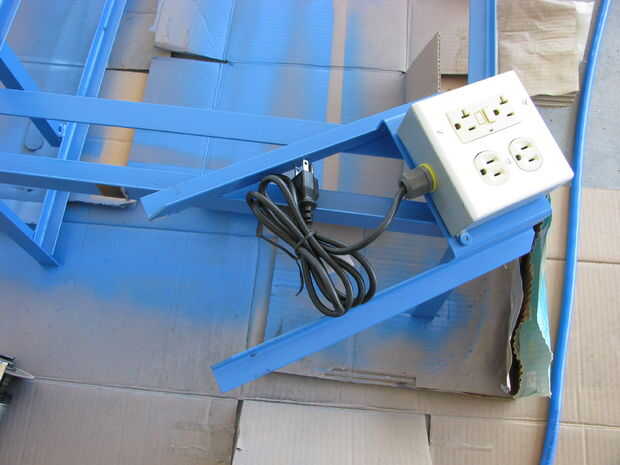

1. este es el panel de control en su configuración final.

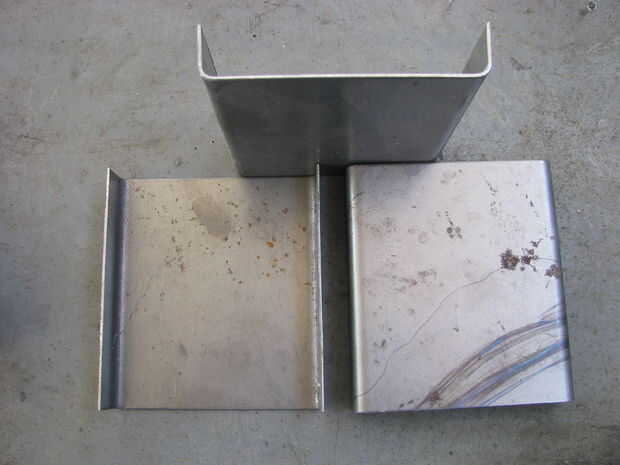

2. las tres placas de montaje cuadrados son acero de calibre 12 en un 4-1/4" largo x 4-/ 2" de ancho canal "C" con una pierna 7/8". Me acaba de pasar a patadas pero su conveniente tamaño no era una coincidencia. Se queda de mi portada de entrada del edificio y fueron utilizados (o no utilizar) para instalar cajas de salida exterior de simple. Al igual que los que estamos utilizando aquí. Siempre intento hacer unos extra de algo que estoy haciendo, y una vez más vino en práctico.

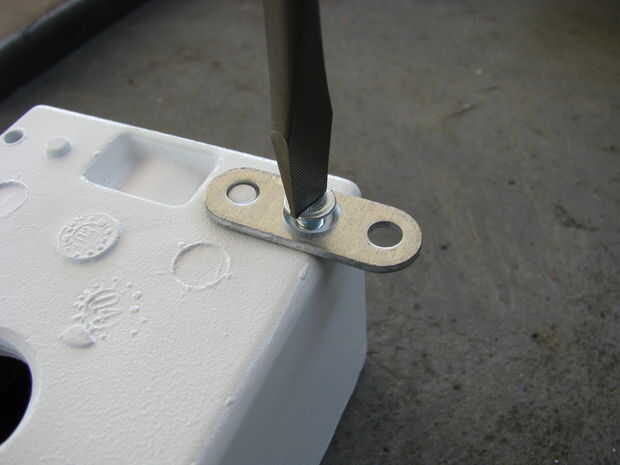

3. en ambas casillas simple, usando los herrajes de adjuntar, fijar las lengüetas de montaje de las cajas. Tenga cuidado de no sobre apretar y tira de los hilos en la caja. (Personalmente creo que este sistema de montaje deja mucho que desear, pero no se supone que taladre a través de la parte posterior de la caja y utilice los pernos reales)

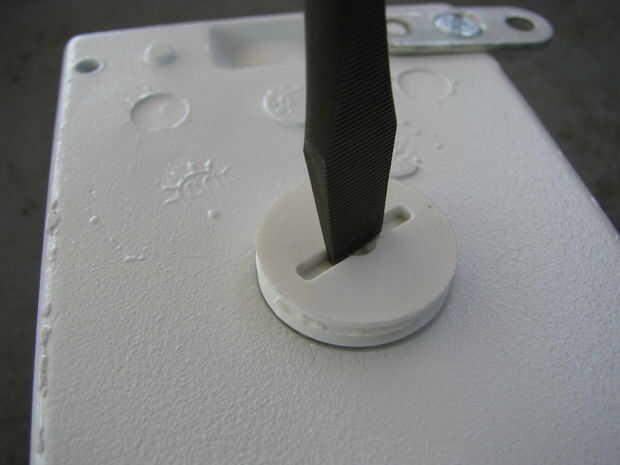

4. Instale los tapones en la parte posterior de ambas cajas y en la parte inferior de uno de ellos.
5. posición, alinee y cuadrado encima de una de las cajas en su placa de montaje.

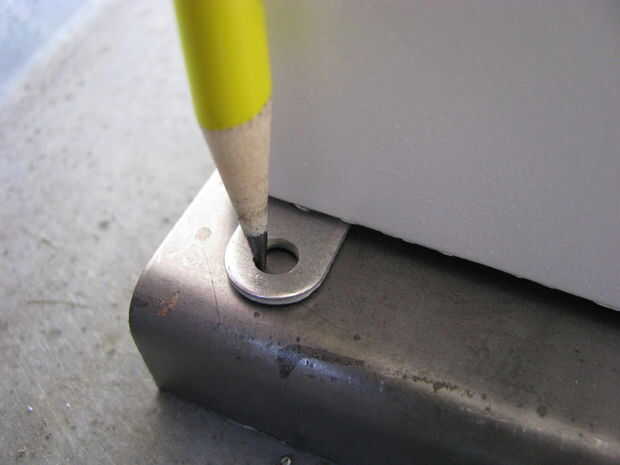

6. utilizando un lápiz afilado (u otro dispositivo de marcación) Marque las ubicaciones de los orificios en la placa de montaje

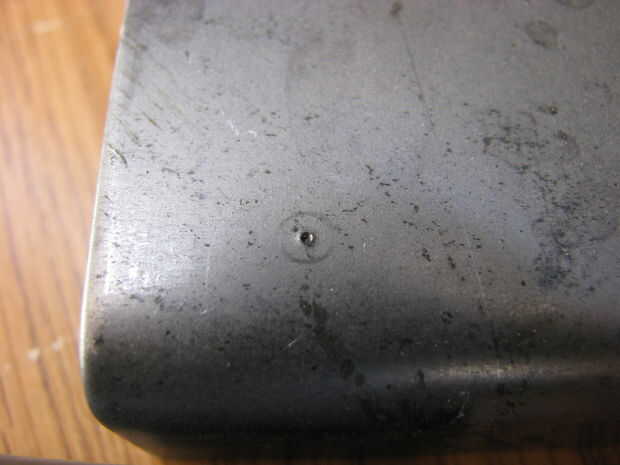

7. utilizando un punzón afilado, perforar los centros del círculo.

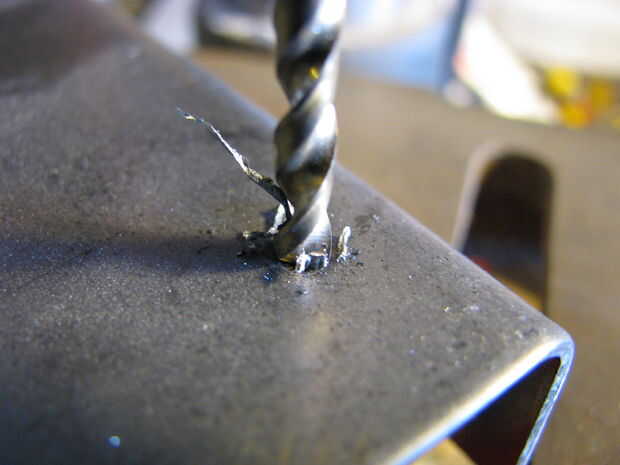

8. Use la broca de tamaño correcto, piloto o despacho de un agujero para el tornillo que va a utilizar. Tengo cuadrado tornillos autoperforantes y el tamaño de mi piloto es 9/64".

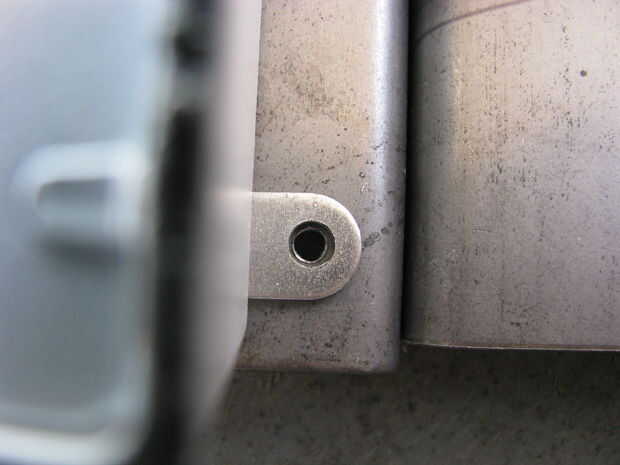

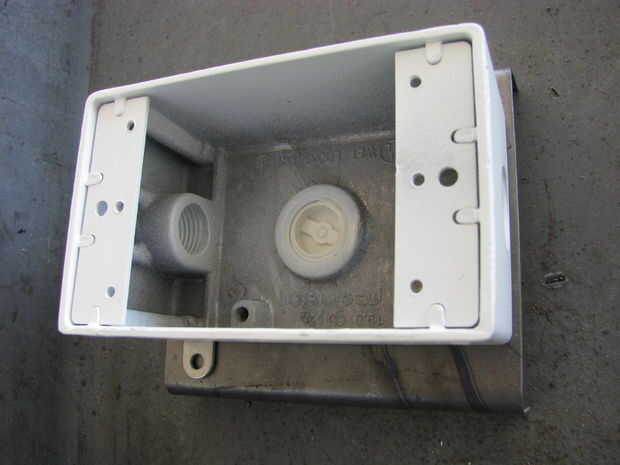

9. Coloque la caja sobre los agujeros pilotados y asegurar la alineación.

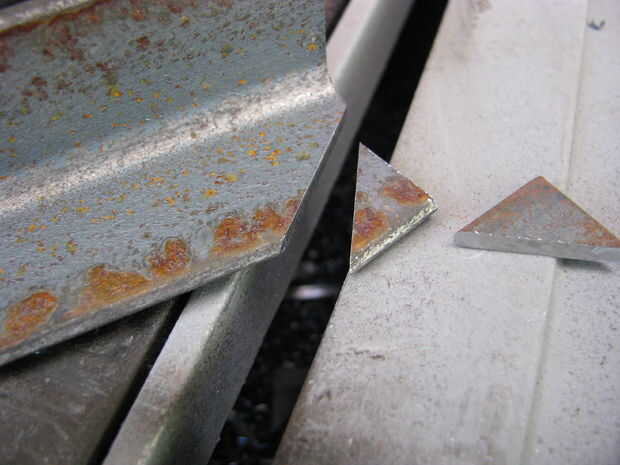

10. corte dos 14" piezas de ángulo de hierro y recorte opuestas las piernas a 45 grados para fines funcionales y estéticos. Recuerda guardar los triángulos útiles!

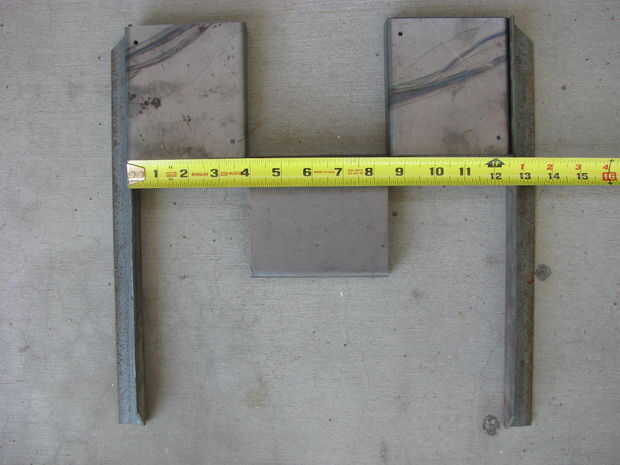

11. se burlan del panel de control y medida para los soportes transversales. Mina eran 12-3/8".

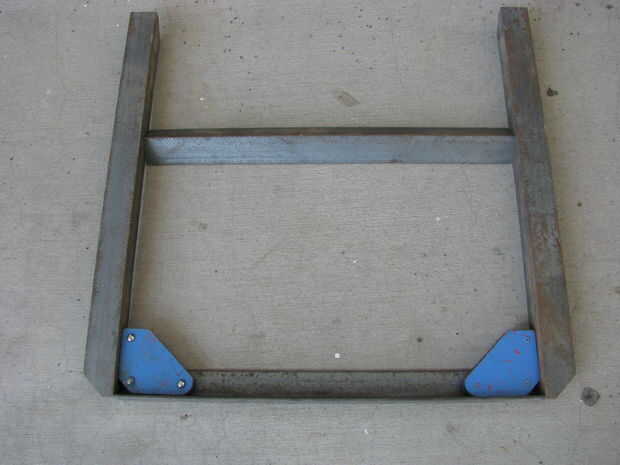

12. cortadas dos traviesas, suéltelas 12-3/8" largo. Sostener el soporte superior en su posición con soldadura imanes y utilizar el segundo refuerzo para el espaciado. Soldadura de tachuela y Compruebe la Plaza.
13. uno a la vez, colocar las tres placas de montaje y tack en posición. Asegúrate la plaza como vas.

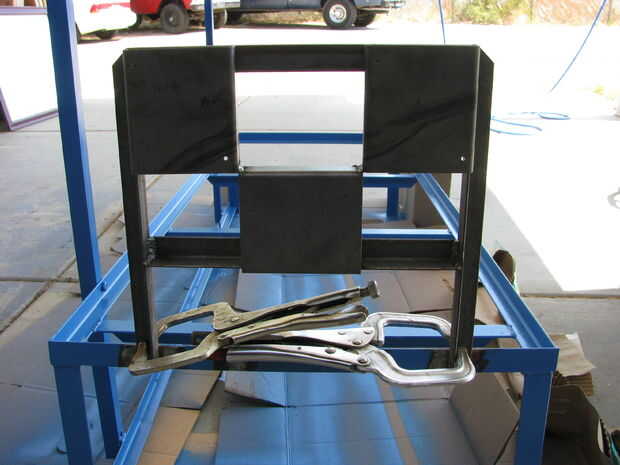

14. colocar el travesaño inferior como se muestra, virar en posición, Compruebe la Plaza y paralelo. Soldar todo el conjunto. Sujete el panel de control soldada con autógena al marco.
OPCIÓN #1 - Si usted no necesita este bajo perfil en almacenamiento, soldar con autógena el panel de control en el lugar y continuar por el paso de cableado.
OPCIÓN #2 - Si usted necesita este colapso en el paquete más pequeño posible, ir hacia el siguiente paso.

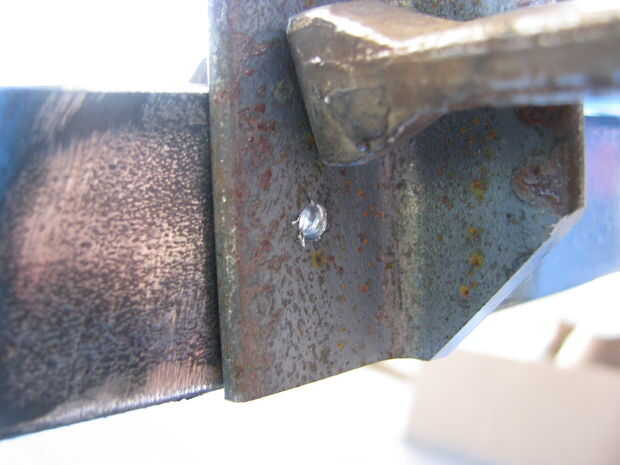

15. mientras que el panel de control está sujeta a la estructura, marcar, perforar y piloto de taladro para los agujeros de claridad.

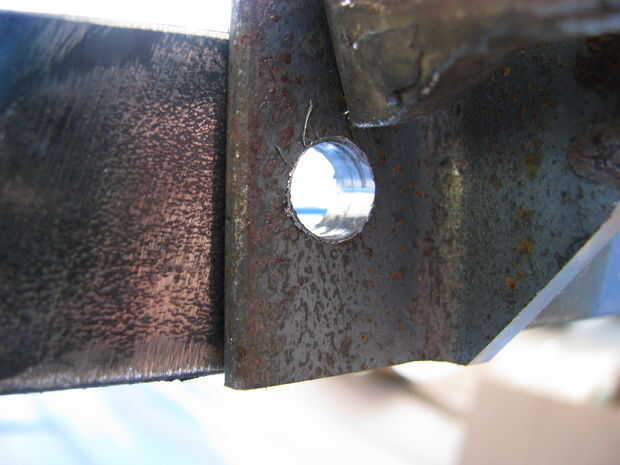

16. utilizar el taladro de espacio adecuado, abra los orificios hasta el tamaño de separación.

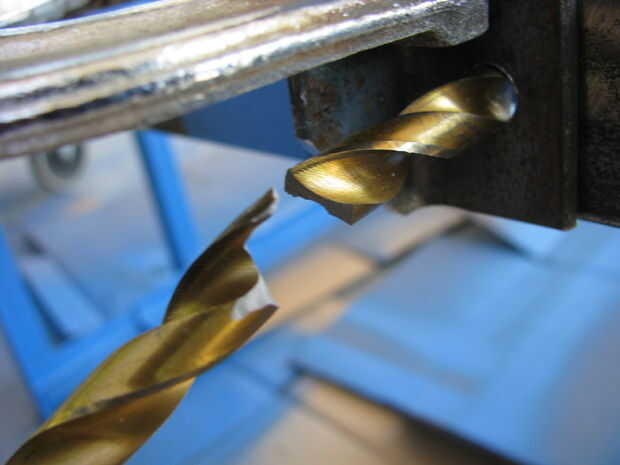

17. estar seguro de no coger la punta de la broca como se rompe aunque. Hombre que fue un buen partido punto, lata revestida taladro!
Usando 5/16 pernos y tuercas, fije el panel de control del marco.
18. Bono imagen! -El panel de control viejo cortado!
