Paso 11: Preparación para el cableado del panel de control

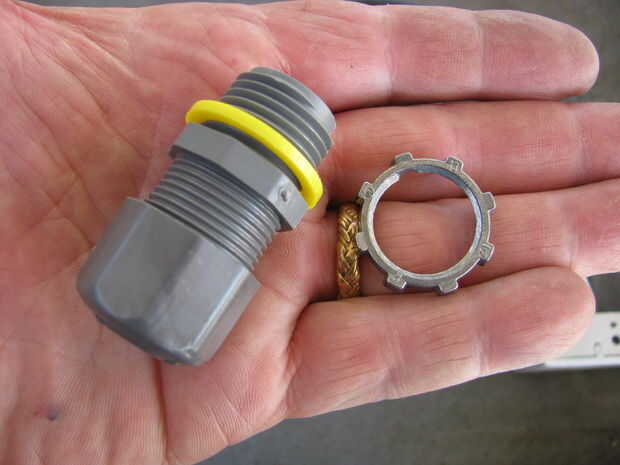

1. Retire la tuerca de fijación del protector. Excepto ese pequeño bugger, necesitará más adelante en vida.

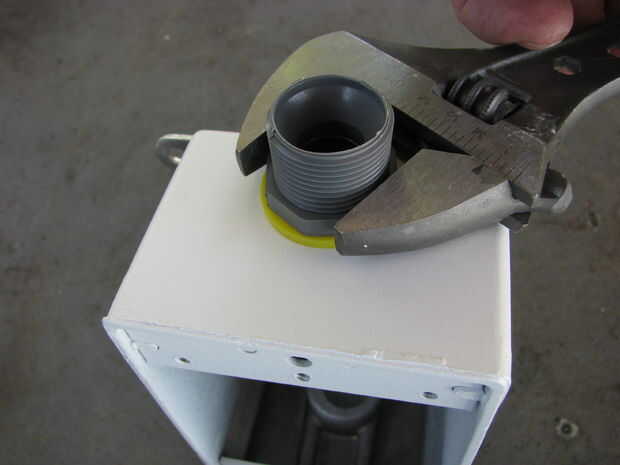

2. Quite la tapa, buje de la tensión y el sello de la base de las Asambleas de alivio de tensión. A mano, las bases del hilo de rosca en los agujeros vacíos en las cajas de la banda (dos tapas y una parte inferior) y apriete con una llave. No sobre apriete, hasta que la Junta se comprime ligeramente.

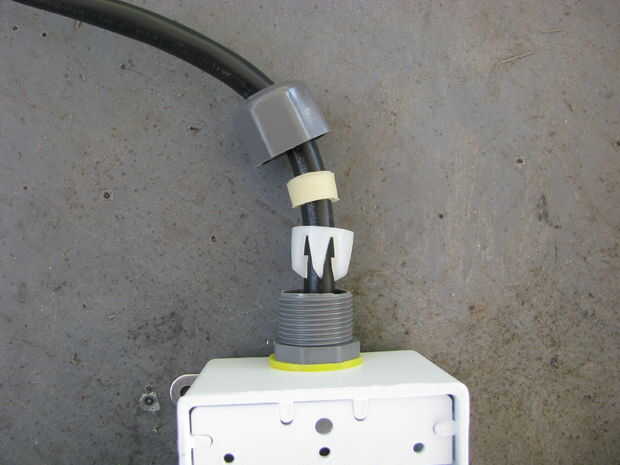

3. Deslice la tapa, el sello y la cepa buje sobre el cable, a través de la base del buje y en la caja. No apriete.

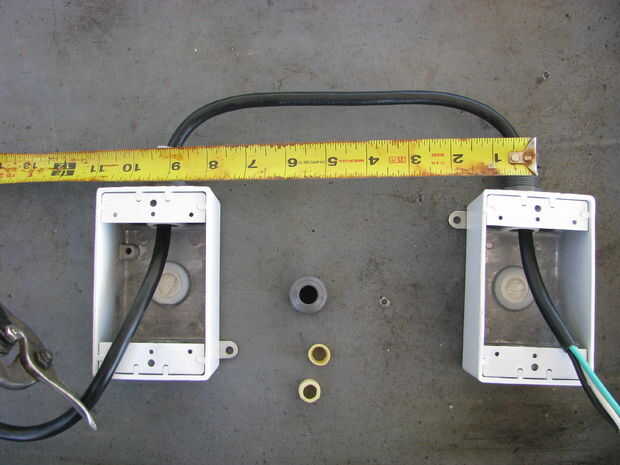

4. Mida la distancia de centro a centro de las placas de montaje en el panel de control, mina 9". Separar las cajas de la banda por esa cantidad y saque la cantidad apropiada de alambre. Cortar el resto del cable para el enchufe, deslice la tapa, sello y buje de la tensión y tire del cable pensó la parte inferior de la primera caja.

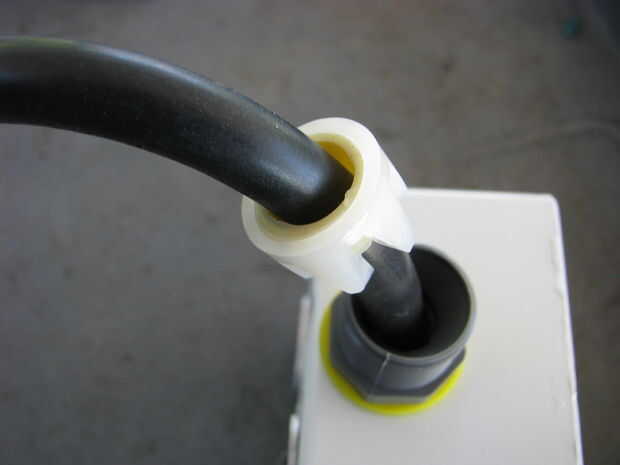

5. en todo bujes de alivio de tensión tres, presione el sello dentro del buje de la tensión, presione el subconjunto en la base del buje y luego atornille el tapón. Apriete a mano solamente.

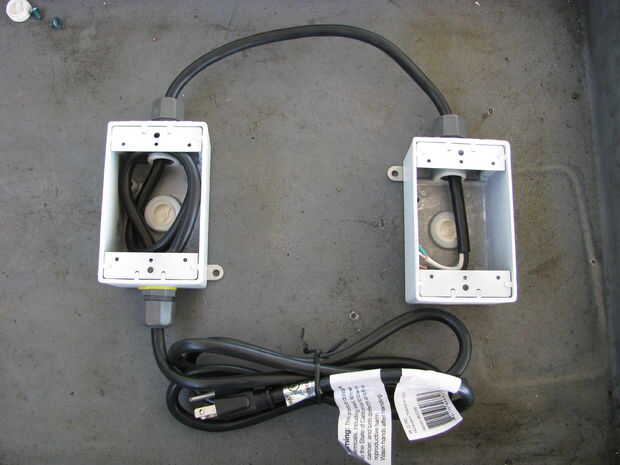

6. esto es lo que debería ser la Asamblea.
7. Observe la etiqueta de advertencia sobre el cable. Chico soy alegre no soy una mujer embarazada en California!

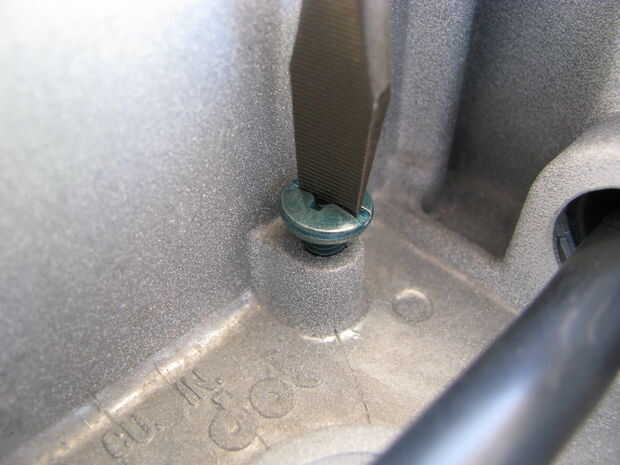

8. ahora es un buen momento para instalar los tornillos de tierra. Acaba de poner en media vuelta o así, a apretarlos más adelante.

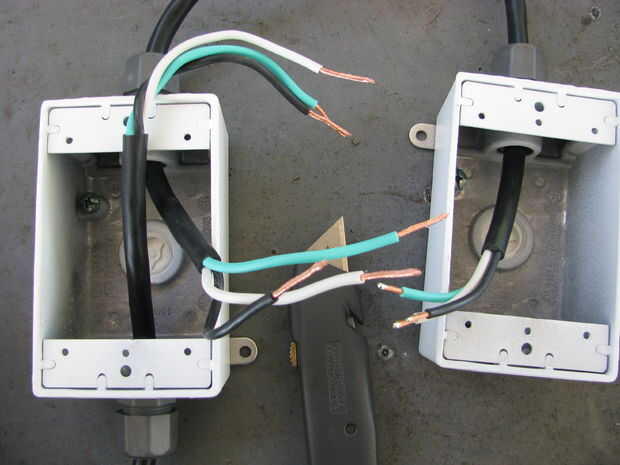

9. tira de la chaqueta del aislamiento externo del cable sin mellar el aislamiento interior.
Luego tira de la longitud adecuada de aislamiento de cada cable. Consulte el paso 10.

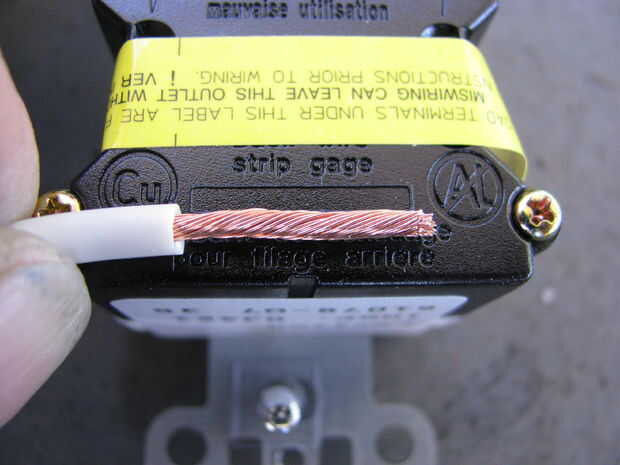

10. Utilice el medidor de banda de cada dispositivo para determinar cuánto aislamiento para quitar de cada cable.
